1、汽車蓄電池暗電流測試

暗電流*是指汽車在靜止休眠狀態（拔出點火鑰匙、關閉車門—段時間后）時仍然在流動的電流，又稱為“靜態電流”。正因為這些暗電流的存在，以及蓄電池自然地放電的特點，車輛長期停放會使蓄電池容量不足，從而導致汽車無法啟動。所以確定汽車蓄電池暗電流大小，有助于主機廠選擇蓄電池規格。

*汽車電系的暗電流(Dark Current),又稱為靜電流、漏電量或寄生電流,是指在點火開關和電器開關均斷開以后,蓄電池的放電電流,一般以“mA”為單位。

解決方案：

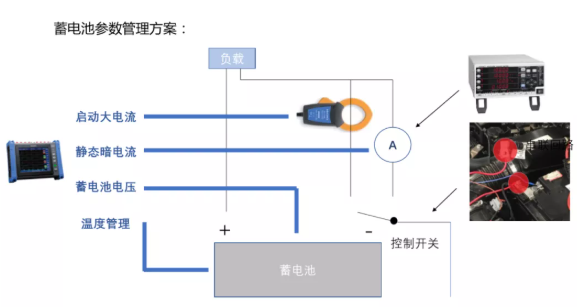

使用AC/DC自動調零電流傳感器CT7742測試啟動大電流，因為暗電流非常小，一般電流鉗無法正確測試，所以靜態測試采用功率計PW3335-04作為電流傳感器，D/A輸出至便攜式存儲記錄儀MR8875-30進行電流、電壓和溫度記錄。方便主機廠分析溫度、畜電池電壓、待機設備對暗電流的影響。

※鉗形表精度不夠時，可使用功率計PW3335-04測試，可以測試到最小10uA的暗電流，并能分析暗電流、蓄電池電壓、溫度、待機設備的關系。

#推薦產品

存儲記錄儀MR8875-30

功率計PW3335-04

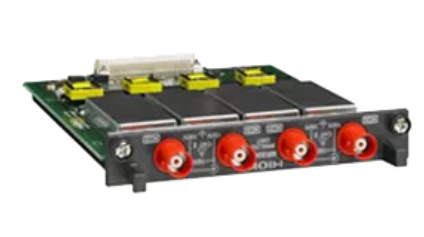

模擬單元MR8901

電壓/溫度單元MR8902

顯示單元CM7290

AC/DC自動調零電流傳感器 CT7742

2、WLPT混動排放測試

新能源、混動車補貼等級后續會和百公里耗電量掛鉤，配合轉轂臺架測試功耗需求激增。

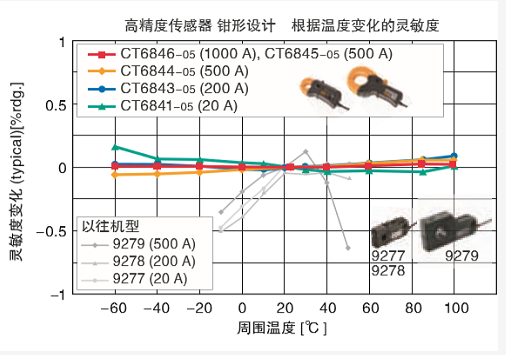

CT系列傳感器溫度范圍廣：-45℃~85℃。傳感器為電壓輸出，并且可以通過延長線CT9902無損延長，也可放置在環境實驗室內使用。另外，其可以搭配AVL、HORIBA主流轉轂臺架進行系統測試，而且本身耗電量只有140VA，屬于功率分析儀中較小的耗電量范疇。

測試方法：

按照汽車國六混動排放標準：GB18352-2016進行測試。

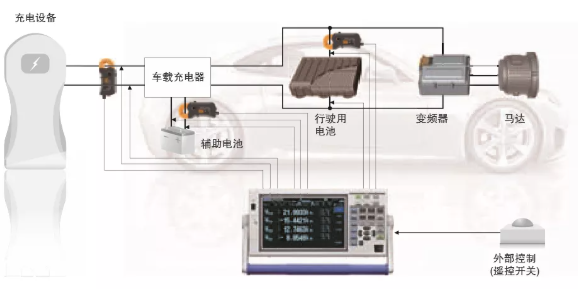

①充電設備——車載充電機端：因為充電樁電流較大，破線比較危險，所以只測試AH±累積。

②電池母線，輔助電池端：要求整車企業引線進行WH±累積測試。

③系統集成：搭配轉轂臺架進行四個速度擋位的能量回收測試。

推薦產品

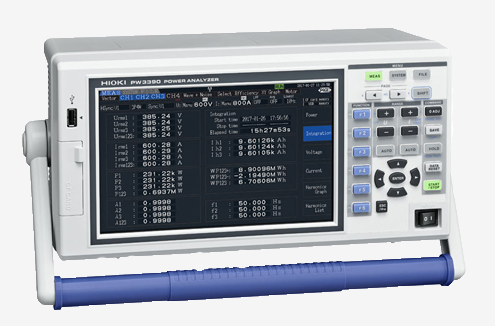

功率分析儀PW3390-01
