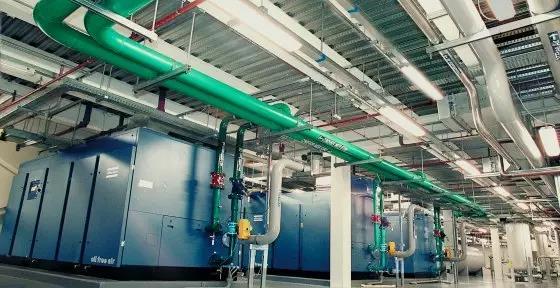

在工業領域中,壓縮空氣是應用最為廣泛的動力能源之一。因其具備安全性、無公害、調節性能好、輸送方便等優點,使其在現代化、自動化領域中的發展越來越快。
但是,壓縮空氣又是一種昂貴的能源。在使用過程中,一個操作不當?shù)膲嚎s空氣系統的成本要高于水,電,蒸汽甚至天然氣。如果發生氣體泄漏,不及時進行排查和處理,會對企業造成嚴重的后果。
首先來看,壓縮空氣泄漏對企業有什么影響?
壓縮空氣泄漏不僅是浪費能源的直接來源,還可能導致系統壓降,使氣動設備的功能效率降低,縮短壽命。
空氣泄漏導致設備循環更頻繁,從而增加空氣壓縮機的運行時間,導致額外的維護要求和可能增加的非計劃停機周期。
由此可見,對設備的定期點檢和維護至關重要!
舉個例子,一家小型制造公司考慮購買比現在更大的第二臺空氣壓縮機。在購買之前,他們簽訂了壓縮空氣審核。調查結果表明,公司每年花費總支出的75%(大約51萬元)用于解決壓縮空氣泄漏的問題。
不言而喻,安裝較大的空氣壓縮機只會增加能源消耗。而公司真正需要的是對其維修人員進行技術培訓,以消除能源浪費。
所以,對企業來說,堵漏工作應該常態化,必須將其作為一項日常工作來實施,這樣才能將泄漏動態地控制在更低水平。
那么,如何對壓縮空氣系統進行堵漏工作?
原先檢測壓縮空氣泄漏的方法:
一般使用涂肥皂水或使用超聲波檢漏儀。然而,這些方法不能有效地對泄漏點檢修排查。
因為工廠的管線數十公里計,還有很多架空管線,肥皂水無法對絕大部分的管線進行有效檢測;而超聲波檢漏儀用聽聲音或看分貝值的方式進行檢測,只能對少量可疑點進行泄漏確認,而無法進行大面積排查。

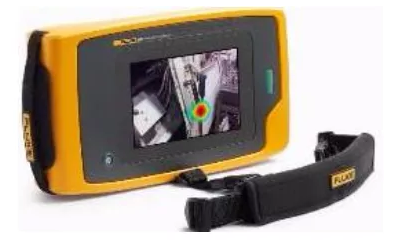

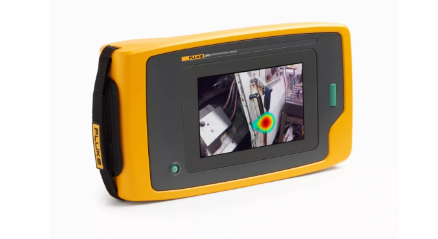

使用ii900 聲學成像儀進行檢測:

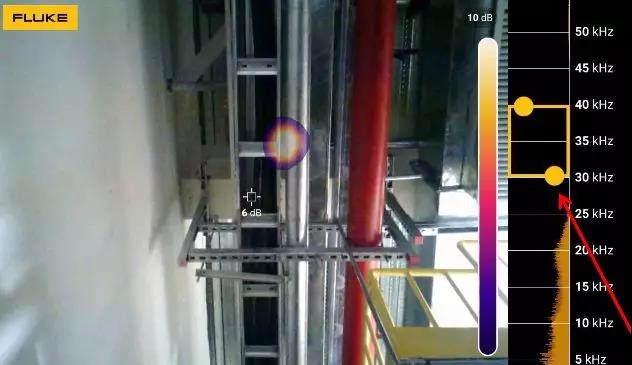

某汽車配件廠架空壓縮空氣管線泄漏(離地約6米),使用原先的檢測方法已經無法準確高效檢測到泄漏點。
技術員工使用Fluke 的 ii900 聲學成像儀,通過觸摸屏快速調整對聲學成像頻段,壓縮空氣泄漏頻段通常在20kHz以上,該現場的頻段設置為30kHz-40kHz(黃色框),清晰地反映出泄漏點的位置。
此外,ii900 聲學成像儀有效屏蔽了現場的噪聲干擾。即使現場有很多噪聲,聲學成像儀也能準確設置泄漏的頻段,兩者是互不干擾的。
因成像儀集合眾多優點于一體,ii900 聲學成像儀在行業中已經被廣泛應用。其中包括壓縮氣體管線的食品、制藥、汽車、冶金、石化、電廠等眾多行業及其它生產制造單位。
ii900 聲學成像儀是如何完成檢測的?
壓縮空氣泄漏時,在泄漏點因渦流會產生聲波/超聲波能量,這些能量通過空氣傳遞至聲學成像儀的聲壓傳感器陣列,在顯示屏上以可見光圖像為底、聲波/超聲波能量按照調色板顏色顯示的畫面,從圖像上即可快速對泄漏點進行排查,并可將泄漏點以JEPG照片或MP4視頻格式進行保存。

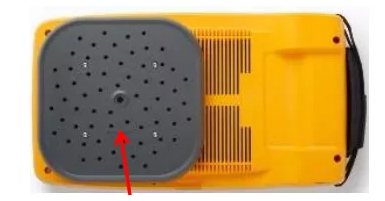

▲ 64個MEMS數字麥克風的聲壓傳感器陣列
