復合材料具有高比強度、高比模量、耐高溫、耐腐蝕、抗疲勞等優點，已發展成為飛機結構的基本材料之一。機體結構中的復合材料，從制造到使用的全壽命周期中都需要進行無損檢測，以監控其狀態。無損檢測技術已成為復合材料應用研究的關鍵技術之一，并出現了眾多檢測方法。在飛機使用過程中，復合材料的無損檢測同樣是航空維修和機務維護工作的重要內容之一。

無損檢測需求分析

機體結構中需要檢測的復合材料主要分布在飛機表面，結構形式以壁板、蒙皮等板狀結構為主。飛機使用過程中，復合材料除表面損傷外，還易出現內部分層、脫粘等缺陷，這類缺陷也是航空維修中需要檢測監控的主要缺陷。

航空維修中的復合材料無損檢測工作，尤其是外場的檢測工作，與制造過程中的檢測工作有顯著不同。

首先，檢測缺陷類型不同，航空維修中僅需要檢測復合材料使用過程中產生的缺陷，例如分層、脫粘等膠接界面缺陷，而制造過程中還需要檢測氣孔、夾雜等制造缺陷。

其次，適用的檢測方法和設備差異很大，制造過程中可以從復合材料兩側進行檢測，可以采用超聲透射、X射線檢測等方法，并可以使用大型自動掃查設備，而維修過程中復合材料已經成為飛機零部件的一部分，通常僅能進行單側檢測，而且受到現場操作環境的限制，往往需要使用便攜式檢測設備。

最后，航空維修過程中的無損檢測工時需要與飛機整體的檢修周期相適應，飛機上復合材料結構件越來越多，一般檢測效率偏低，因此對復合材料的快速檢測技術也提出了迫切需求。

聲學檢測方法研究

適用于復合材料檢測的聲學檢測方法有很多，包括超聲波、聲振、聲發射等。

作為五大常規檢測方法之一，超聲波檢測技術應用廣泛，其采用延時探頭實施縱波檢測，可準確檢測出復合材料的常見缺陷，如碳纖維壁板分層缺陷、碳纖維壁板紙蜂窩結構蒙皮脫粘缺陷等。高分辨率超聲檢測技術也是目前應用最廣泛的一類復合材料檢測技術。

聲振檢測與超聲波檢測技術相比，前者將被檢工件作為一個振動結構，而后者通常將被檢工件作為超聲波脈沖傳輸?shù)慕橘|(zhì)。聲振檢測通過檢測工件的振動阻抗率、振動幅度、振動頻率、振動相位等振動特性來判別缺陷，具體包括敲擊、聲阻抗、聲諧振、定距發送/ 接收等檢測方法。
針對外場復合材料檢測需求，在深入比較分析各類聲學檢測方法優缺點和適用范圍的基礎上，北京航空工程技術研究中心與愛德森（廈門）電子有限公司聯合研制了SMART-6000型復合材料綜合檢測儀。

該設備集成了高分辨率超聲和定距發送/接收等聲振檢測方法，并配備了各型復合材料專用檢測探頭，適用于碳纖維壁板、碳纖維壁板紙蜂窩、鋁蜂窩等常用復合材料的原位檢測，可有效檢出分層和脫粘缺陷。

采用該設備配備10MHz延時探頭，對預置分層缺陷的6mm厚碳纖維壁板試件進行了超聲縱波檢測試驗。采用配套的定距發送/接收探頭，對預置脫粘缺陷的鋁蜂窩試件進行了定距發送/接收檢測，檢測效果如下圖所示。

采用該設備，可以在外場對飛機上的各類常用復合材料實施原位檢測。但是該設備需要采用逐點掃查的方式進行檢測，近年來飛機上復合材料分布面積明顯增大，檢測效率偏低的問題日益突出。而利用滾輪探頭進行的超聲相控陣C掃描檢測技術，相比傳統A掃描超聲檢測技術，檢測效率顯著提高，該技術將是今后的一個重點發展方向。

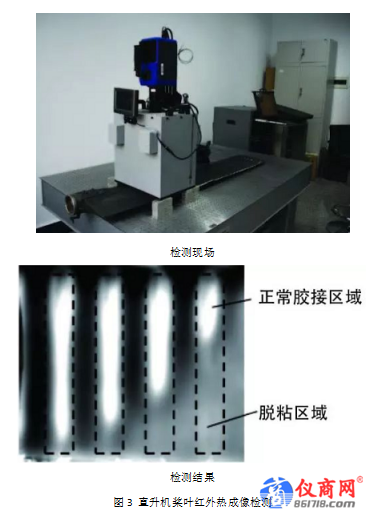

紅外熱成像檢測方法研究
