關于數采配置及現場測試應用的部分問題，是工作者在實踐過程中時常會遇到的狀況。為什么記錄了許久但導出文件卻發現沒有數據，為什么采樣數據文件找不到，為什么趨勢圖不顯示，為什么設置了運算公式卻沒顯示結果？本文為你詳細講解。
一、事件數據與顯示數據的區別
事件數據

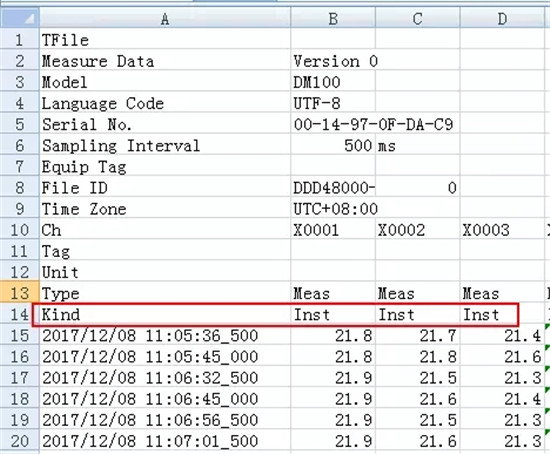

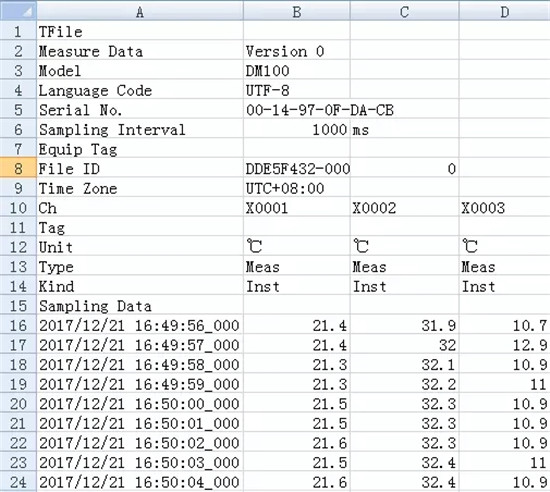

將各測量周期采集的數據按照設定的記錄周期進行記錄。雖然記錄了詳細的數據，但是數據量較大。其記錄的數據格式為.TEV，記錄的數值為瞬時值，使用Excel打開后的界面如圖1所示。

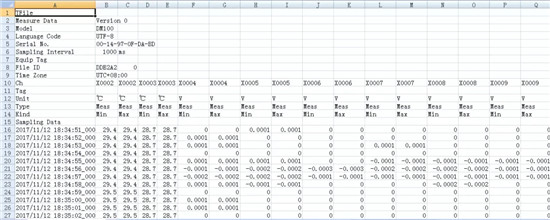

圖1 事件數據.TEV格式記錄瞬時值
顯示數據
該記錄方式與傳統的記錄儀在紙上記錄的方式類似。該記錄方式將各測量周期采集的數據按記錄周期記錄該間隔采樣數據的最大值和最小值。其記錄的數據格式為.TDS，記錄的數值為最大值和最小值，使用Excel打開后的界面如圖2所示。

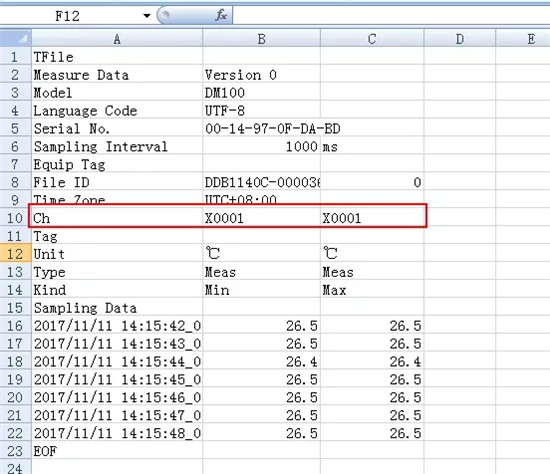

圖2 顯示數據.TDS記錄最大和最小值
二、手動采樣操作方式

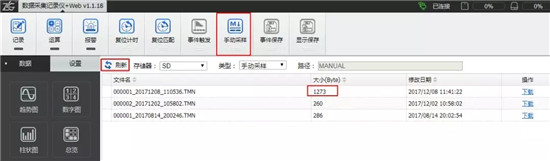

僅記錄通道的當前測量值，數值僅存在SD卡中。用戶每執行一次手動采樣操作，則記錄通道的一個點，可以同時記錄多個通道的數據。如圖3所示，為在進行一次手動采樣操作前的文件大小。

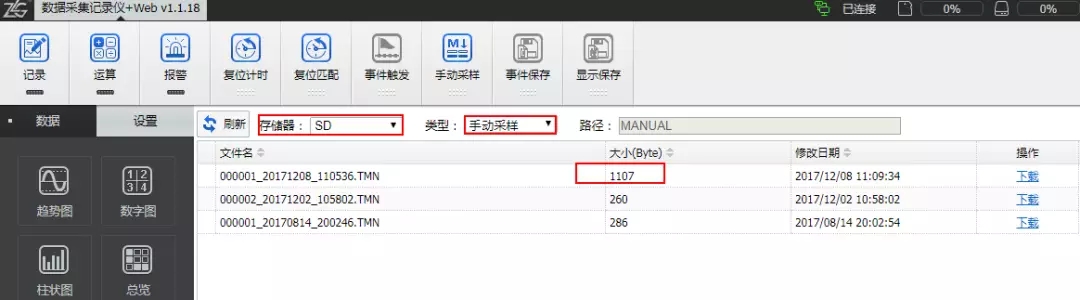

圖3 初始文件
當點擊“手動采樣”并“刷新”后，文件大小增加。如圖4所示。
圖4 采樣后文件
采樣數據格式為.TMN，使用Excel打開后如圖5所示。

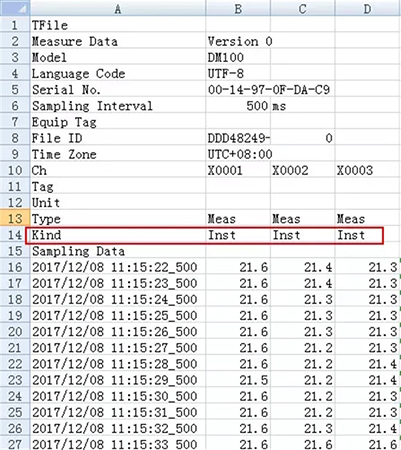

圖5 手動采樣數據.TMN記錄瞬時值
三、運算通道數據記錄

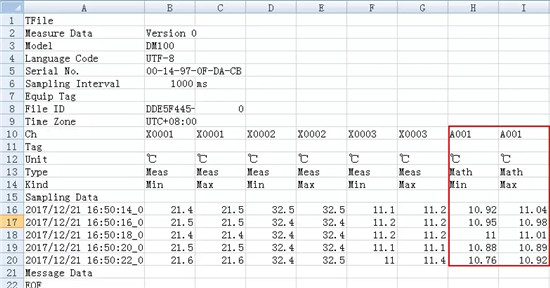

顯示數據.TDS記錄最大最小值，也記錄運算通道的數值，如圖6所示；

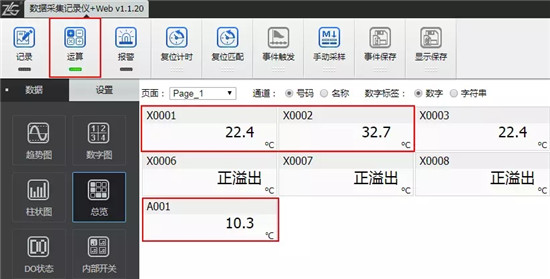

圖6 顯示數據記錄運算通道數值
事件數據.TEV記錄瞬時值，不記錄運算通道的數值，如圖7所示；
圖7 事件數據不記錄運算通道數值
四、關于界面顯示只有5個通道數據

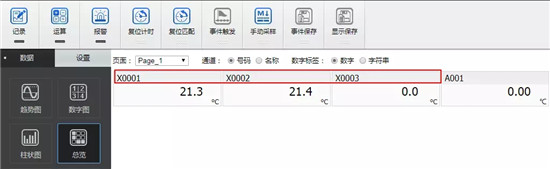

在接了一個模塊（DM90XA-10-U3-3），應該為10個通道，然而界面顯示只有不到10個通道，如圖8所示，只有3個通道有顯示。
圖8 只顯示3個通道
通過PC端Web瀏覽器操作
這是因為其中幾個通道選擇了“不使用”，在AI通道量程下的“類型”中選擇需要，保存后即，如圖9所示；
圖9 量程類型選擇
通過DP100屏幕上操作
（1）若為兩個連續通道，例如9/10通道，即可設置起始通道為X0009，結束通道為X0010保存即可（將起始通道、結束通道分別設為X0001/X0010不可保存）；
（2）如果為兩個不連續通道，則需要一一設置，例如8/10通道，設置起始通道為X0008，結束通道也為X0008保存即可，同樣設置X0010保存即可。
五、關于數采記錄文件命名及打開方式
顯示數據(*.DDS→Data of Display)和事件數據(*.DEV→Data of Event)為二進制格式，TDS→Text of Display （Excel可以打開）、TEV→Text of Event（Excel可以打開），其中TDS格式用Excel打開步驟如下：
打開一份空白Excel表格，在左上角處選擇“打開”；

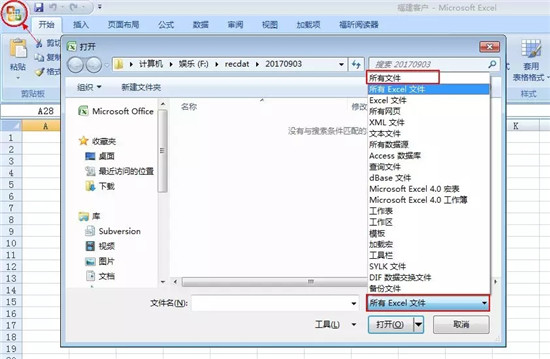

進入對應文件夾選擇.TDS文件（注意Excel默認為“所有Excel格式”，請選擇“所有文件”，否則找不到.TDS文件，如圖10所示）；
圖10 Excel中文件格式選擇
選中.TDS文件，出現如圖 11所示界面，點擊“下一步”直到“完成”即可在Excel中打開.TDS格式文件。

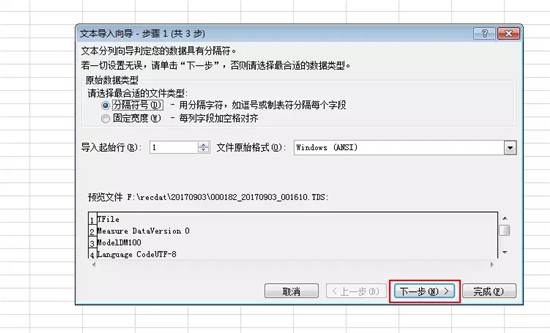

圖11 .TDS文件打開步驟
打開后的文件如圖12所示。
圖12 .TDS文件打開顯示界面
當使用10個通道（即1個通用型模塊）記錄數據，但當導出時發現無數據，或如圖13所示，只有兩個通道有數據。
圖13 .TDS文件打開顯示界面

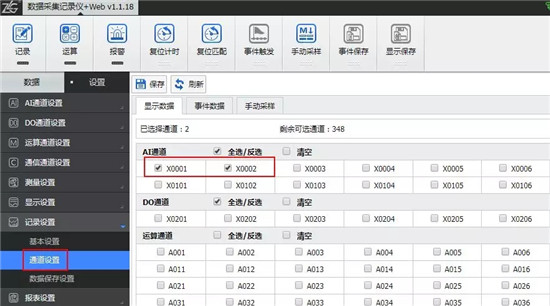

原因如下，在進行數據開始記錄前，請在記錄設置里面設置好“通道設置”，將所需要的記錄數據的通道進行勾選，如圖14所示。
圖14 通道設置界面
六、關于設置報警輸出
在“AI通道”下，進入“報警”，選擇“報警電平”（每個通道有4個報警電平）為“on”，選擇類型，設置輸出類型。
1、內部輸出

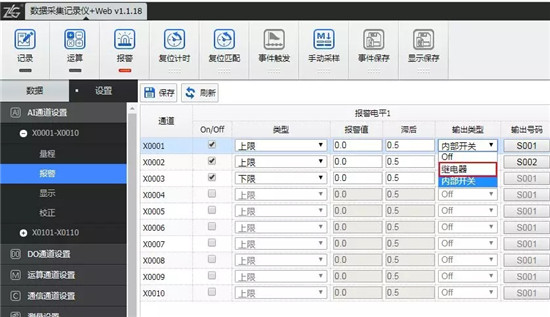

當類型為“內部輸出”時，可輸出號碼為S001~S100，其中多個報警電平可以輸出到同一個輸出號碼。例如將X0001的4個報警電平選擇不同的報警類型（上限、下限、變化率上升限等）后，設置輸出號碼都為S001，如圖15、圖16所示。
圖15 內部報警輸出設置
圖16 內部報警輸出顯示
2、繼電器輸出報警
需要配置數字量輸入輸出模塊或數字量輸出模塊。選擇輸出類型為“繼電器”，在輸出模塊處連接蜂鳴器或LED燈等器件，當條件滿足時，即可報警，如圖17所示。
圖17 繼電器輸出報警設置
七、為什么趨勢圖沒有顯示

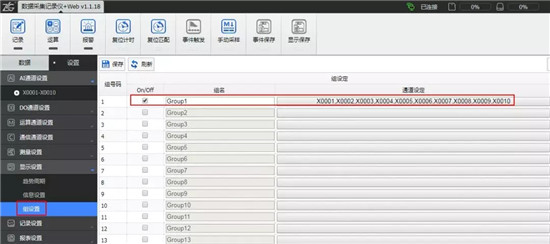

在查看趨勢圖時，發現沒有顯示，但是“總覽”界面有數值大小。注意：在查看趨勢圖之前，一定要先進行“組設置”，進行通道設定，如圖18所示。
圖18 趨勢圖的組設置
八、關于熱電偶正負端反接
熱電偶正負端反接后，正負接反的話，常溫下顯示溫度是一樣的，因為被測點和補償導線接線處溫度一樣，故不產生電勢，所以在常溫下顯示溫度是一樣的。采集不同溫度時，被測點與補償導線接線處溫差大產生電勢，如果熱電偶正負端接反，則往負向增大。當溫度升高后，顯示溫度會變小，溫度越高，效果越明顯。如1/2通道所示。
熱偶熱端溫度升高以后，在熱偶接線端可以用mV表測一下電壓值，就可以判斷出正負了，再順著補償導線查到顯示表處，就可以知道整個回路的線接的對不對。
九、關于使用運算公式無顯示結果
設置了運算公式卻沒有運算結果顯示，如圖19、圖20所示。
圖19 設置了運算公式
圖20 無數值顯示
當點擊“運算”后，即可顯示運算結果，如圖21所示。
圖21 正確顯示運算結果
十、關于如何使用壓力傳感器
以如圖22所示，三線壓力傳感器為例。三根線分別為Vcc、Vout、GND，使用DM100去測試現場壓力值大小。

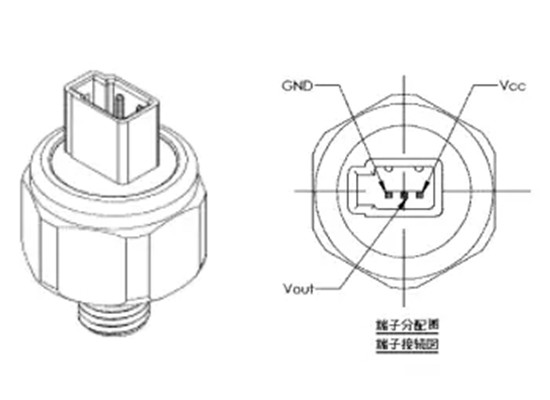

圖22 三線壓力傳感器
壓力傳感器規格書如圖23所示，由于DM100模塊通道不供電，所以需要一臺直流穩壓電源進行供電，Vcc、GND接到電源輸出端，Vout、GND分別接數采DM90XA-10-U3-3模塊的A+/B-通道，將此壓力傳感器置于空氣中時，就看看到所接通道顯示0.5V的電壓值。

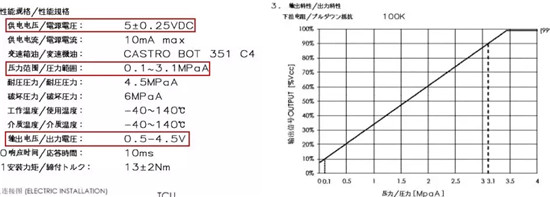

圖23 壓力傳感器的規格書

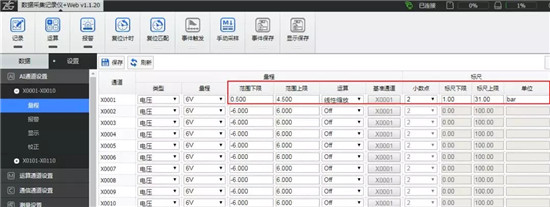

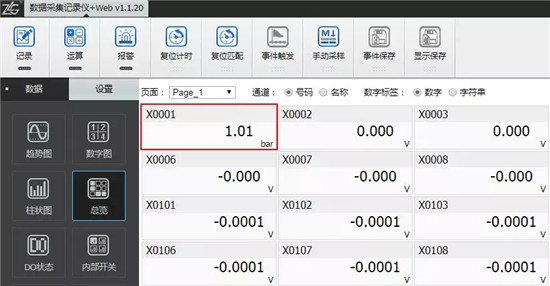

如圖24所示，在AI通道界面的量程里設置“線性縮放”或者運用“數學運算”。如圖25所示，即可在數值顯示界面的“總覽”大氣壓數值。
圖24 線性縮放
圖25 大氣壓的數值
