功率表的校準

01  引言

02  功率表概述

03  涉及功率表校準的規程規范

04  功率表校準福祿克解決方案

05  功率表校準視頻演示

06  用戶利益

引言  ▼

功率表作為測量電功率的關鍵儀器，在電力、電子、能源等諸多領域皆有著廣泛的運用。確保功率表的精準性，對于保障設備的正常運行、提升能源利用效率以及保證產品質量而言，至關重要。故而，對功率表進行定期校準，乃是不可或缺的重要工作。

功率表概述  ▼

1功率表的定義和分類

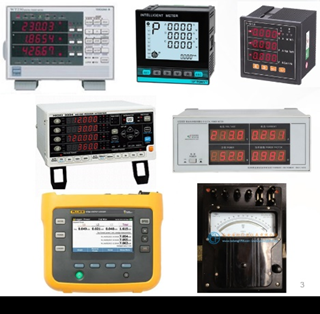

功率表是用于測量電功率的儀表，它可以測量電壓、電流、功率因數、頻率、諧波及失真等參數。依據其工作原理和結構，功率表可分為模擬指針式功率表、數字式功率表、面板式功率表、臺式功率表以及多功能電量分析儀中的功率表等。

2功率表的工作原理

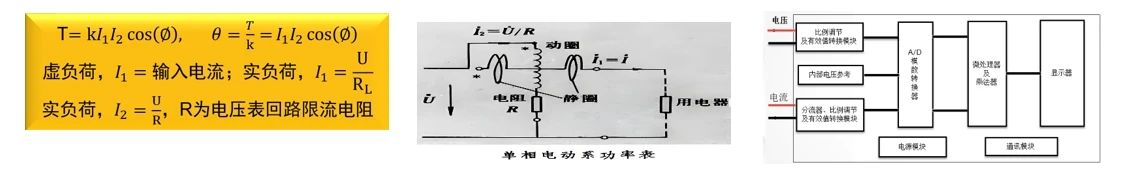

1.模擬指針式功率表通常采用電動系測量機構，其基本工作原理是通過動圈和靜圈的相互作用，利用轉動力矩與電路中的功率成正比的原理來測量功率。

2.數字式功率表則利用高精度的模數轉換器（ADC）將輸入的電壓和電流模擬信號轉換為數字信號，再由微處理器進行乘法運算等處理，得出功率數據并予以顯示。

3功率表的應用場景

• 新能源發電并網領域

  如太陽能逆變器、風力發電機等，功率表用于測量發電機及逆變器的輸出功率，以確保符合電網接入要求，并幫助優化發電系統的功率控制策略。

• 家電行業

  像空調、冰箱等大功率電器，功率表可用于檢測其壓縮機運行功率，以便進行能效評估和優化設計。

• 電機研發與測試中

  功率表在實驗室環境中精確測量電機的功率特性，為研發和改進提供數據支持；在工業自動化生產線上，通過監測電機驅動的設備功率，及時發現異常并進行調整，避免生產中斷。

• 電動汽車領域

  功率表用于監測驅動電機在加速、勻速行駛、爬坡等不同工況下的功率輸出，以評估車輛的動力性能和能耗效率，同時幫助確定電池放電功率與電機功率需求之間的匹配情況。

• 工業電機驅動系統中

  在工廠的輸送帶、機床等設備中，功率表可洞悉電機的功率消耗，為節能改造提供依據，確保電機在不同負載條件下的穩定運行和合適功率輸出。

• 電動船舶領域

  功率表用于監控船舶推進系統的功率，保證船舶的航行性能和能源利用效率，對不同航行狀態下的功率需求進行分析。

功率表校準的規程規范  ▼

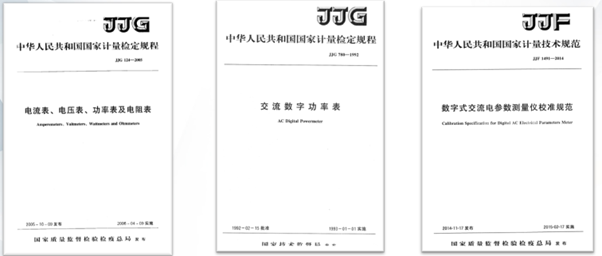

JJG 124 - 2005

《電流表、電壓表、功率表及電阻表檢定規程》

• 適用范圍：

  適用于直接作用模擬指示直流和交流（頻率40Hz - 10kHz功率表的檢定。

• 檢定方法：

  標準功率表法、標準功率源法。

JJG 780 - 1992

《交流數字功率表檢定規程》

• 適用范圍：

  適用于測量交流有功功率的單相或三相數字顯示的功率表，以及與直流數字電壓表配用的交流功率變換器。被測有功功率的交流電壓電流的頻率范圍40 - 104Hz，被檢表的引用誤差允許值不小于2×10-4（包括2×10-4）。

• 檢定方法：建議用標準功率源法或比較法進行校準。規程特別要求，標準功率表的輸出誤差應小于被檢表的1/4倍，但允許用輸出功率示值誤差不大于被檢表相應允許誤差的1/2倍的標準功率源對被檢表進行檢定，此時標準功率源的年不穩定度應不大于被檢表允許誤差的1/4，并且要用示值在檢定周期內的檢定證書的數據加以修正。

JJF 1491 - 2014

《數字式交流電參數測量?jī)x校準規范》

• 適用范圍：

  適用于輸入信號頻率范圍為40Hz - 1kHz的數字式交流電參數測量?jī)x、數字顯示的多功能測量?jī)x器的交流電參數部分的校準。

• 校準方法：

  包括標準源法、標準表法。規范要求，標準裝置的擴展不確定度應小于被校測量?jī)x的最大允許誤差絕對值的1/3。

功率表校準解決方案  ▼

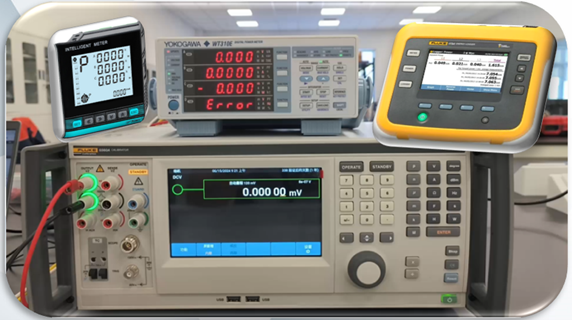

• 高精度：

  5560A在直流電壓、交流電壓、直流電流、交流電流、直流功率、交流功率、電阻、電容、電感等參數的測量上都具有很高的準確度，能夠滿足功率表校準的嚴格要求。

• 多功能：

  5560A可以輸出多種信號，包括直流電壓、交流電壓、直流電流、交流電流、功率、相位等，能夠滿足不同類型功率表的校準需求。

• 擴展能力強：

  5560A兼容Fluke 52120A放大器，專用接口連接，閉環控制1 - 3個單元，可擴大電流范圍到120A - 360A。

• 覆蓋能力廣：

  5560A不僅可以校準功率表，還可以手動和自動校準高達6.5位的手持式和臺式DMM、鉗型表、電子測溫儀、過程校準器、功率計、相位計、記錄儀、數據采集、高達2.1 GHz的單通道示波器等多種設備，是眾多企業及計量校準機構首選的計量標準、建標利器。
