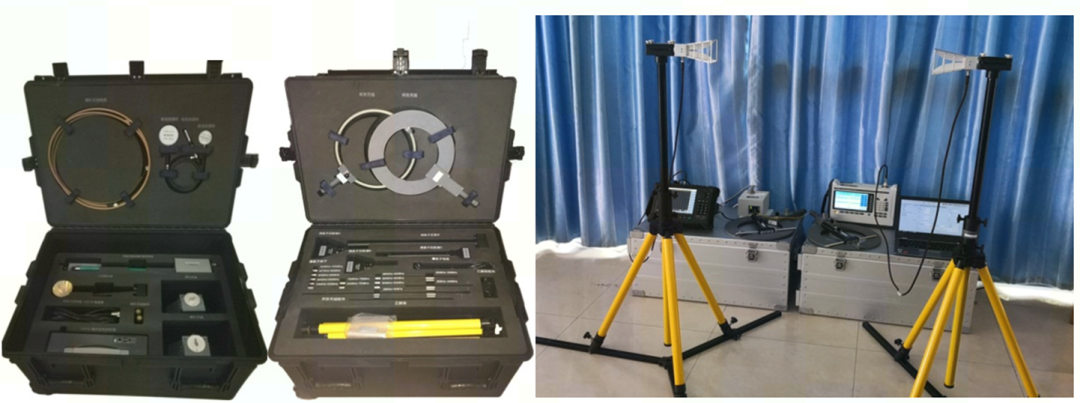

圖1 可搬移式屏蔽效能檢測系統實物圖
屏蔽效能，是指材料或者結構對于電磁輻射的抵擋能力，是屏蔽暗室、屏蔽會議室、網絡機房等重要場所電磁安全性的關鍵指標。隨著電子設備的工作頻率不斷提高、發射功率不斷增大，需要屏蔽體具備更寬的工作頻段和更高的屏蔽效能，因此對屏蔽效能檢測能力提出了更高要求。
在傳統的屏蔽效能測試中，需要多臺信號發生器和多波段收發天線才能覆蓋全部測試頻段，由于測試設備數量多、集成度低、屏蔽室內外缺乏有效的溝通手段，導致用戶在現場測試時存在部署時間長、搬移不便、測試效率低等問題，尤其在GJB5792A-2021標準發布后，現有測試設備的工作頻段和動態范圍等指標難以滿足新標準的要求，而增加新頻段測試設備將進一步降低系統使用的便利性。
中電科思儀科技股份有限公司（簡稱“思儀科技”）自主研發的系列化可搬移式屏蔽效能檢測系統（如圖1所示）產品，依據新標準GJB5792A-2021，將測試能力擴展至50GHz，滿足了9kHz~50GHz頻段范圍內屏蔽體屏蔽效能自動測試需求。系統同時具備點頻測試和掃頻測試功能，最大測量動態范圍優于140dB；結構上采用可搬移式設計，所有測試設備集成于兩個拉桿箱中，便于出差攜帶和現場搭建及收納。
可搬移式屏蔽效能檢測系統由發射子系統、接收子系統和控制子系統組成。發射子系統采用思儀科技針對新標準研發的寬頻段、大功率、小型化信號發生器，單臺可實現9kHz~50GHz大功率信號生成，提高了系統集成度；接收子系統不僅采用單臺頻譜分析儀覆蓋全部頻段，同時1Hz分辨率下顯示平均噪聲電平優于-110dBm，擴展了系統動態范圍；控制子系統能夠實現設備控制、屏蔽效能計算及數據記錄自動化，減少人工干預，提高了系統測試效率。
思儀科技將始終踐行“用測試測量賦能創新創造”的使命責任，持續在屏蔽效能測試領域的技術研究，為各應用場景下屏蔽室的電磁安全性測試提供技術手段。
