上海地鐵實測案例-高密度電池柜的運維困局

上海地鐵1號線中山北路站需定期對UPS后備蓄電池進行內阻測量。每次檢修維護的時間都是在地鐵停運后的深夜。由于電池柜尺寸有限，工程師們都需要?jiǎng)谛膭诹Φ陌衙抗?jié)電池從電池架上取出才能進行測量，這種方式勞心勞力，效率低下。

• 電池架多層結構，中下部操作間隙狹窄，柜層底部至電池外側手柄距離不足10cm

• 蓄電池自身長度40cm，且極柱、連接板、線纜密集分布，操作不當易引起短路故障

• 運維時間有限，更要求檢測工作高效無差錯

福祿克BT521蓄電池分析儀-突破狹窄空間的高效安全方案

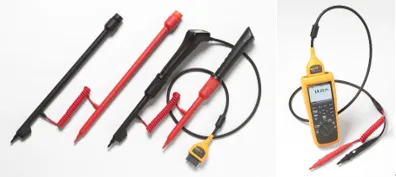

• 三種長度，輕松應對多種場景：除了15厘米的BTL10標準表筆外，額外標配BTL21 總長可達73cm的可更換表筆，針對狹窄空間實現“俯身即觸極柱，免搬運電池直接測量”。

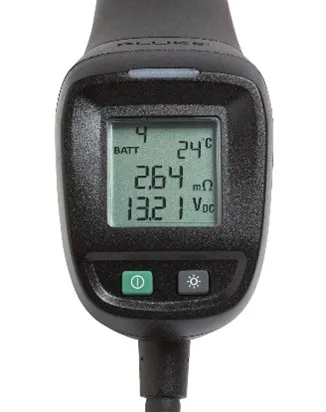

• 智能交互，減少漏檢誤檢：清晰易讀的眼平液晶顯示器、每次結果語音報數、三色報警指示燈、遠程保存鍵四合一設計，即使單人操作也可高效完成。

•


• 雙倍效率，同步完成負極柱溫度測試：BTL21表筆配備有紅外測溫探頭，可實現內阻、電壓、溫度（電池負極柱）同步測試，三重?cái)?shù)據精確判斷電池狀態。

•

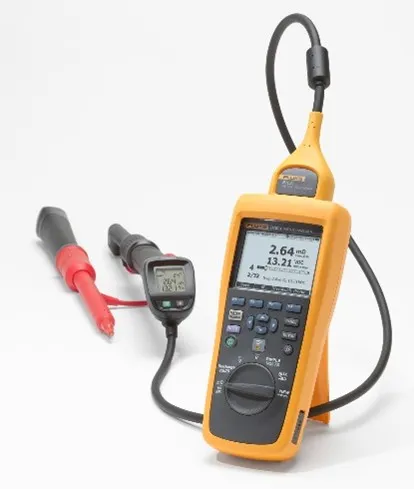

Fluke BT521 蓄電池內阻分析儀，專業的 UPS 后備電池維護工具

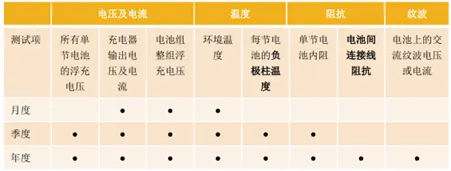

• 功能覆蓋下表所有 蓄電池維護標準所推薦的測試項目（國際電氣和電子工程師協會 IEEE1188-2005）

• 針對沒有內阻參考值的電池，例如電池新接收時沒有做內阻檢測記錄或說明書丟失，BT521/520獨特的序列模式功能，可在一組電池全部測完后，自動篩選出內阻超過所設定閾值的單體電池。

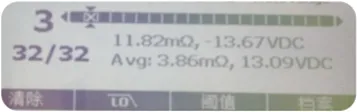

例如上圖中一組電池有32節，全部測試完成后，BT521的主機屏幕會顯示32節電池的平均內阻和電壓，您可以設定例如20%的報警和50%的失效閾值，圖中的測試結果，第3節電池超過閾值，序列模式的測試進度條中清晰的標出其序號并使用X單獨標記。

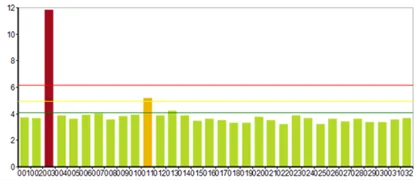

在完成測試之后，可以直接將檢測的數據導入電腦，出具一份更為直觀的測試報表。運維工程師能夠非常直觀的了解到整組蓄電池的情況。
