有人還在為校準各種儀器頭疼？現在一臺設備搞定所有！今天帶你快速解鎖儀器界的“全能選手”——多功能標準源，以致遠儀器的ZMC6520為例，揭秘它的超能力！

什么是標準源

標準源就是儀器的“標尺”，就像天平砝碼一樣。它能精準輸出電壓、電流、功率、頻率等信號，用于校準數字萬用表（DMM）、數據采集器、功率分析儀等電子測量儀器，確保它們的測量結果“不跑偏”。

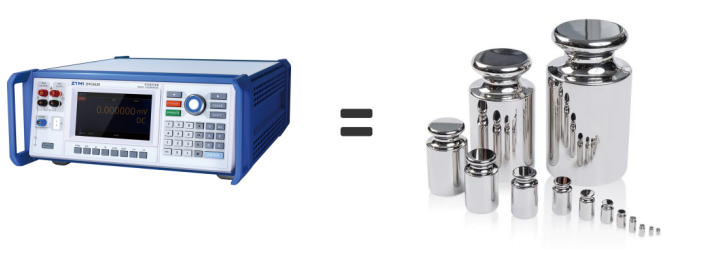

圖1   標準源=砝碼

多功能有哪些

多功能標準源中的“多功能”主要指其能夠覆蓋多種信號類型以及多種參數范圍。除了基本的電壓、電流信號輸出以外，還能夠模擬電阻、電容、熱電偶、熱電阻等多種標準信號輸出，實現了單臺儀器集成多種輸出功能。

ZMC6520多功能標準源共有10余種功能模式可設置，其指標先進，功能強大，能夠直接產生交直流電壓/電流/功率、電阻、電容、頻率、模擬熱電偶和熱電阻等多種模擬量，可以獨立完成各種儀器儀表的計量和校準，整機性能穩定可靠，使用場景廣泛。

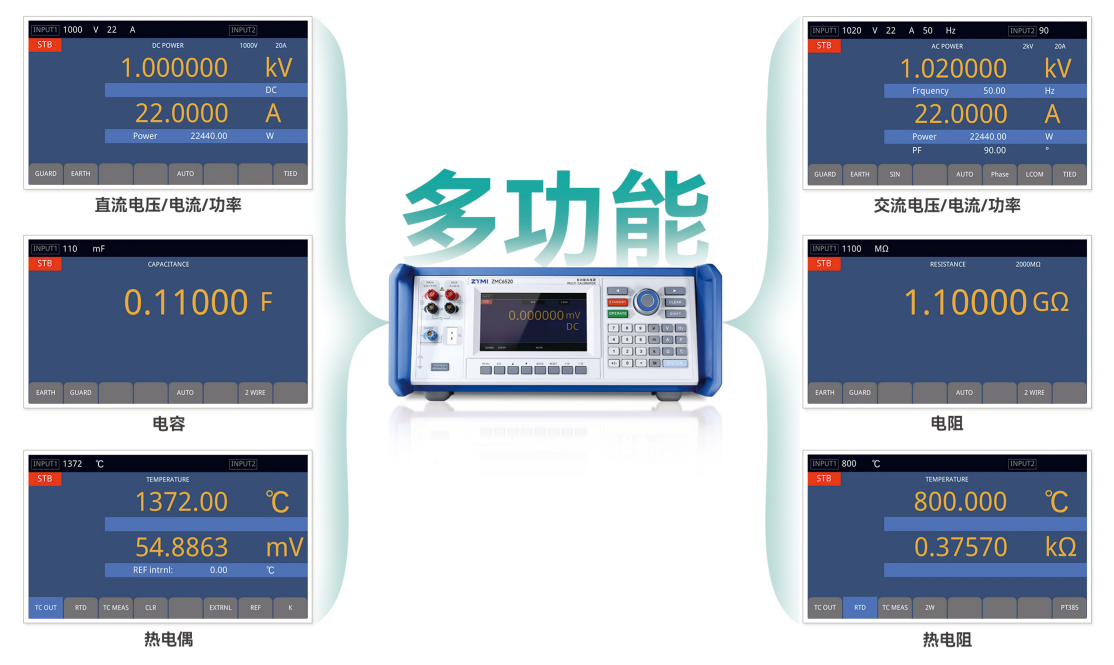

圖2   ZMC6520多功能輸出

標準源的關鍵核心

1、準確度高

產生的信號具有很高的準確度，能夠精確地反映信號的頻率、幅度、相位等參數。這有助于提高測試和測量的精度，確保實驗結果和測量數據的可信度。例如，在計量校準領域，高準確度的標準源是保證測量儀器準確性的關鍵。下表是ZMC系列多功能標準源的指標：

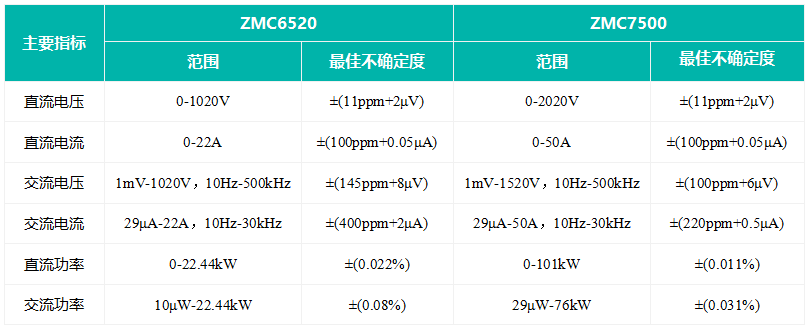

圖3   ZMC多功能標準源指標

2、穩定性好

標準源能夠在長時間內保持信號的穩定輸出，不會出現信號漂移或波動過大的情況。這對于需要長時間連續測試或測量的應用場景非常重要，如在科學研究中的長期數據采集和分析，穩定的標準源能夠確保實驗結果的可靠性和準確性。下表是ZMC多功能標準源穩定性測試數據：

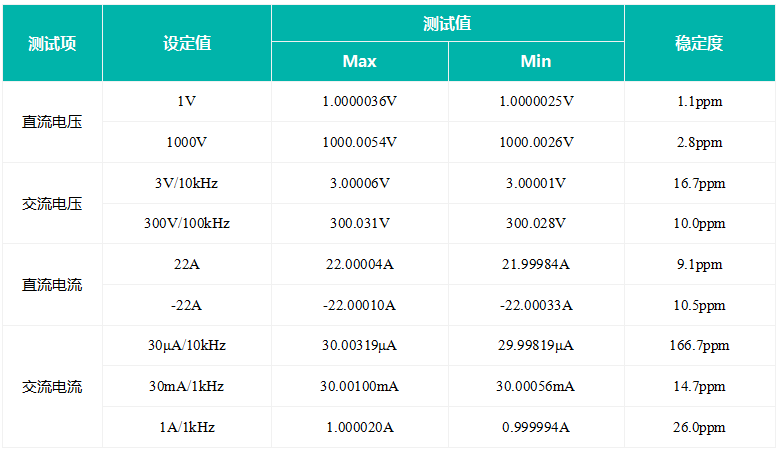

圖4   ZMC多功能標準源的穩定性測試

3、輸出范圍廣

標準源能夠提供的輸出量的最小值到最大值的區間。這個范圍決定了它所能適用的測試和校準場景。ZMC系列多功能標準源可輸出2020V超高電壓、50A大電流、101kW超大功率功率，覆蓋99%的測試場景需求。具體可見下表：

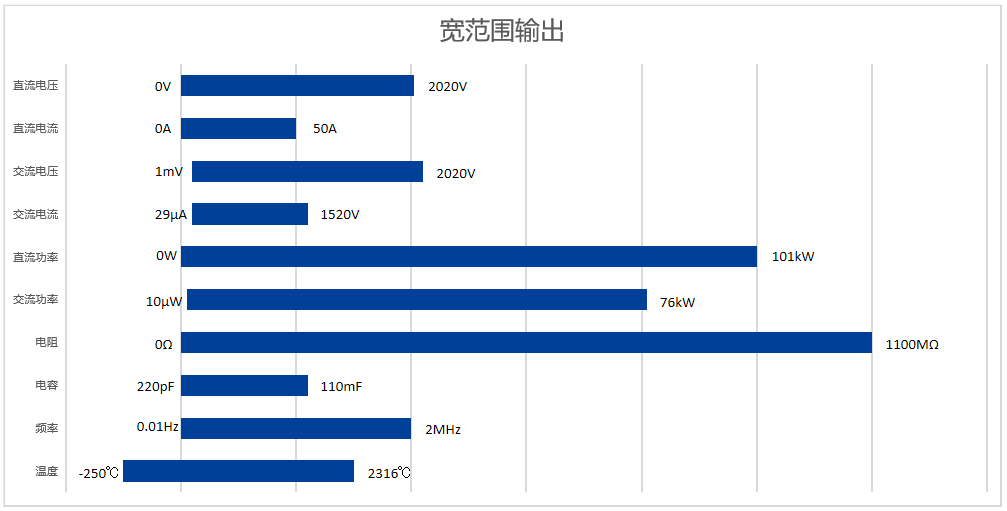

圖5   ZMC多功能標準源的輸出范圍

標準源的主要應用

多功能標準源主要適用于常見的數字多用表（萬用表）、鉗表、指針表、數字和模擬面板表、功率計、功率分析儀、傳感器、過程校準儀、記錄儀、示波表、熱電偶和熱電阻溫度表等電測儀器的計量校準工作。在一些測試中如果需要高精度，高穩定性的電壓源、電流源，也可以用到標準源。

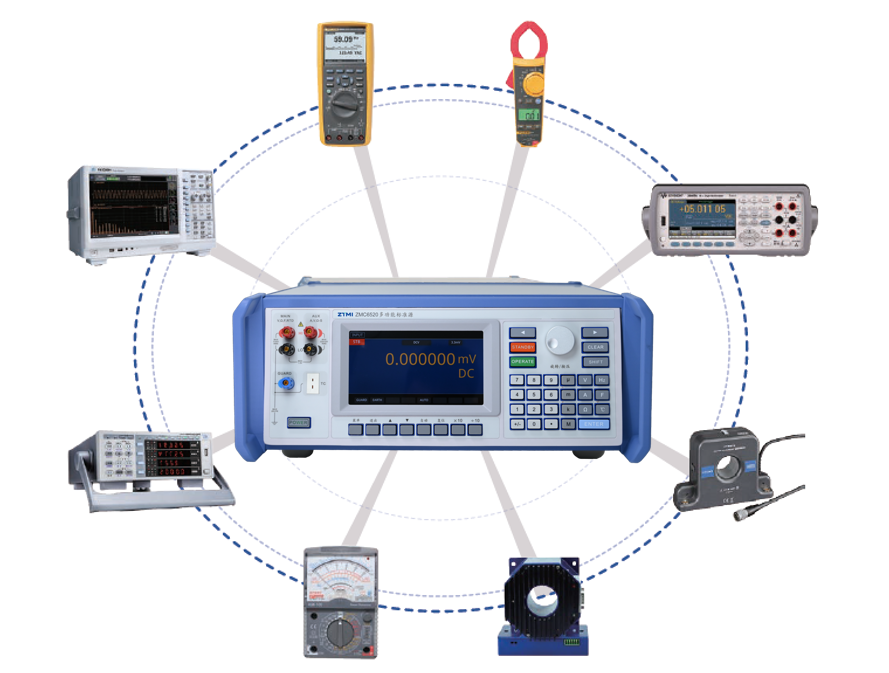

圖6   多功能標準源的應用

多功能標準源通過提供高精度、多類型的標準信號，成為實驗室、工廠、計量機構中不可或缺的工具。其核心價值在于確保測量儀器的準確性、提升產品質量、加速研發進程，并保障各行業設備的標準化與可靠性。
