如何準確地測量芯片的電源噪聲

日益發展的技術對芯片電壓測試的挑戰


隨著5G、車聯網等技術的飛速發展,信號的傳輸速度越來越快,集成電路芯片的供電電壓隨之越來越小。早期芯片的供電通常是5V和3.3V,而現在高速IC的供電電壓已經到了2.5V、1.8V或1.5V,有的芯片的核電壓甚至到了1V。芯片的供電電壓越小,電壓波動的容忍度也變得越苛刻。對于這類供電電壓較小的高速芯片的電壓測試用電源噪聲表示,測求要求從±5%到 ±-1.5%,乃至更低。



如果芯片的電源噪聲沒有達到規范要求,就會影響產品的性能,乃至整機可靠性。因此工程師需要準確地測量現代電路產品中的芯片電壓的電源噪聲。



芯片電源噪聲的特點


更小幅度,更高頻率


以往電源噪聲的要求維持在幾十mV的量級,而隨著芯片電壓的降低,很多芯片的電源噪聲已經到了mV的量級,某些電源敏感的芯片要求甚至到了百uV的量級。直流電源上的噪聲是數字系統中時鐘和數據抖動的主要來源。處理器、內存等芯片對直流電源的動態負載隨著各自時鐘頻率而發生,并可能在直流電源上耦合高速瞬態變化和噪聲,它們包含了1 GHz以上的頻率成分。


因此與傳統的電源相比,芯片電源的噪聲具有頻率高/幅度小等特點,這就為了工程師準確地測得芯片的電源噪聲帶來了挑戰。


表1:傳統電源和芯片電源頻率和噪聲范圍


電源分布網絡(PDN)引入的噪聲干擾


為了保證電路上各個芯片的供電,電源分布網絡(PDN)遍布整個PCB。如果電源分布網絡靠近時鐘或者數據的PCB走線,那么時鐘/數據的變化會耦合到電源分布網絡上,也會成為電源噪聲的來源。在這種情況下,工程師還需要定位電源噪聲的來源,以便后續調整PCB的布局和布線,減少PDN網絡受到的干擾。


圖2:時鐘,數據傳輸線耦合到電源分布網絡的干擾


影響電源噪聲測試準確性的因素


示波器是電源噪聲測試的重要儀器。為了能夠準確地測量GHz帶寬內mV級別的電源噪聲,并定位干擾電源分布網絡的噪聲來源,需要考慮如下因素:示波器的底噪,探頭的衰減比,示波器的偏置補償能力,探頭的探接方式,以及示波器的FFT能力等等。


示波器底噪


圖3:示波器底噪對電源噪聲測試結果的影響


探頭的衰減比


目前最常用的500MHz帶寬的無源探頭的衰減比為10:1,其會放大示波器的底噪,影響電源噪聲測試的不確定性。


如果用傳統的衰減比為1:1的無源探頭,可以避免放大示波器的底噪。但是這種探頭的帶寬一般在38MHz,無法測到更高頻率的電源噪聲。同樣會影響電源噪聲測試的不確定性。


所以,為了準確測量電源噪聲,需要一款衰減比為1:1,帶寬到GHz的探頭。


圖4:頭的衰減比對電源噪聲測試的影響


示波器的偏置補償能力


電源噪聲是疊加在芯片直流電壓上的噪聲,為此需要將示波器的偏置電壓設到與直流電壓相等的水平,再測量電源的噪聲。例如某芯片的供電電壓是3.3V,首先將示波器的偏置電壓調到3.3V,然后再測試3.3V直流電源上的噪聲波動,但是示波器在該偏置電壓的垂直擋位會受限,一般只能到20mV/div,用來測試mV級別的電源噪聲,會帶來很大的誤差。


為了解決類似問題,有的工程師使用隔直電容去除直流,但會導致直流電源壓縮和丟失低頻漂移信息。如果電容值選取不當,還會影響高頻能量。


圖5:示波器的偏置補償能力受限


圖6:隔直電容影響低頻信息


探頭的探接方式


電路形態各異,需要有更靈活的方法來進行信號的探接。探接的穩定性和寄生參數對被測電源電路的影響不可忽視,所以需要盡量貼近芯片的管腳,并使用短地線。

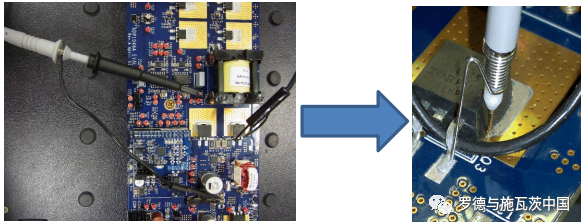

圖7:貼近芯片管腳,使用短地線


示波器的FFT能力


由于電源分布網絡PDN會受到干擾噪聲的來源,因此需要示波器具有強大的FFT分析能力,以便分析的干擾噪聲的頻率,進而排查噪聲的源頭。

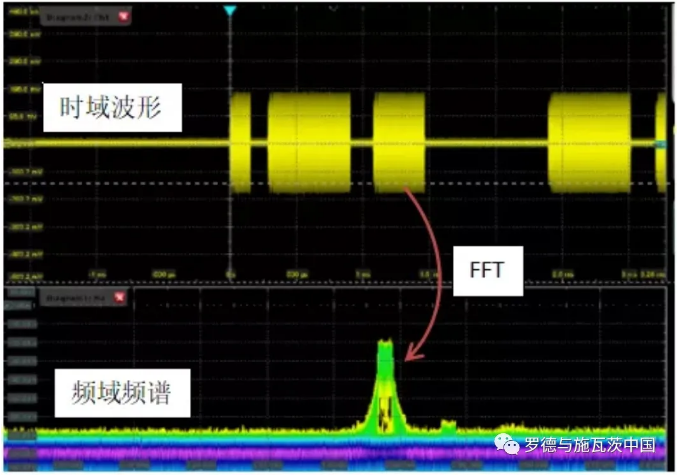

圖8:FFT分析電源噪聲的頻譜


R&S的芯片電源測試方案


為了準確地測量芯片的電源噪聲,羅德與施瓦茨公司(R&S公司)提供了示波器主機和Power Rail電源軌探頭。


測試儀器


R&S公司推出的RTO/RTE系列示波器,具有百uV級別底噪,在標稱帶寬內具有1mV/div的垂直擋位(硬件實現,非放大),并具有強大的具備硬件數字下變頻器(DDC)實現的準實時頻譜分析功能,可以幫助工程師準確地測量電源噪聲,并排查干擾噪聲的來源。

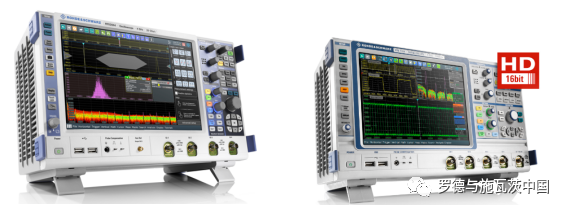

圖9:RTO示波器(左)和RTE示波器(右)


Power Rail電源軌探頭RT-ZPR20(2GHz) / RT-ZPR40(3.5GHz)具有優異的性能,專門位為電源測試量身打造。


在2GHz/3.5GHz帶寬內具備標準化的衰減比,保證能夠測試到GHz帶寬mV級別的電源噪聲;

探頭內置+/-60V的偏置能力,提升測試系統的偏置補償能力;

探頭具有50 kΩ 的高直流輸入阻抗,可最大程度地降低對待測電源的干擾;

探頭內部集成式 16 位數字電壓計功能可同步讀取每路電源的直流電壓數值,并可一鍵精準設置示波器的偏置電壓;

專用的同軸探測線纜可焊接到電源濾波電容的兩端,標配的點測附件則便于PCB上不同位置的輕松探測。

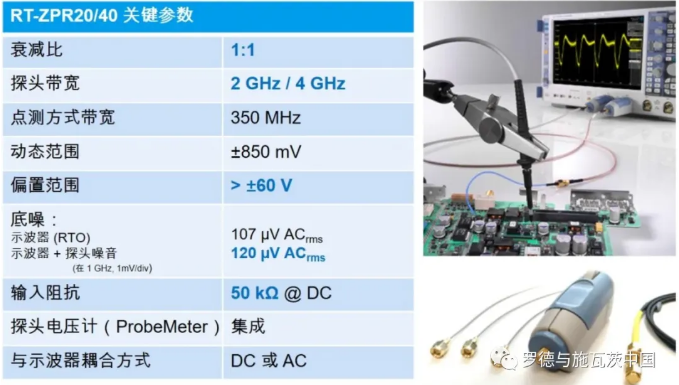

圖10:RT-ZPR20/40關鍵參數

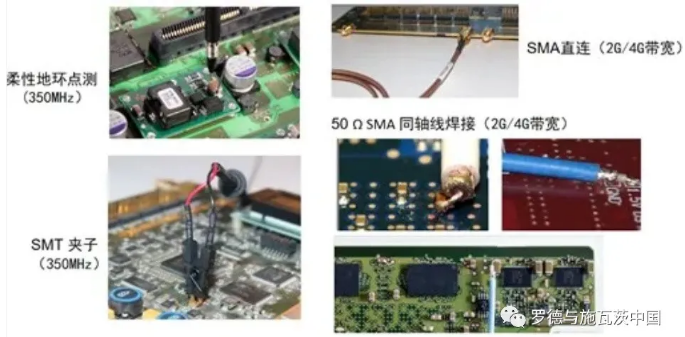

圖11:RTO-ZPR20/40的各種連接方式與帶寬
