盡管增強型移動寬帶 (eMBB)、超可靠和低延遲通信 (URLLC) 以及大規模機器類型通信(mMTC) 環境中的數據服務是5G演進的關鍵驅動因素，但語音通信仍然是運營商需要向用戶提供的最重要基礎服務之一。經過4年多的高效建設，我國基本已經實現5G網絡覆蓋，并開啟5G語音的商用網絡部署。隨著支持5G語音功能的終端普及，預計2023年5G語音將會真正走進我們的生活。
5G語音簡介
技術演進為我們呈現了一個重大變化，從最初專注于電話服務的電路交換2G網絡，通過電路和分組交換共存的3G網絡，演進到專注于數據通信的完全分組交換4G網絡，并持續演進到今天的5G NR網絡。不論網絡如何演進，語音通話都是一個最基礎和重要的業務。
和4G VoLTE類似，5G NR語音（VoNR）是使用IP多媒體子系統 (IMS) 基礎設施的IP語音。與VoLTE一樣，5GS中的IMS語音也支持QoS，并能夠很好的保證通話質量，這是與外部應用提供的語音服務 (例如所謂的OTT語音服務）的主要的區別。
5G語音音頻突破（ABT）測試方案
測試和測量有助于確保和驗證語音服務的正常運作和實施，從而提升用戶體驗質量(QoE)。音頻突破（ABT）測試的目的是驗證在受到外界信號干擾的情況下，語音通話質量受到的影響程度。5G NR語音的音頻突破（ABT）的運行方式與LTE語音類似。重點區別是基于5G SA場景下的VoNR進行測試。
5G ABT測試包括以下方面的內容：
? 音頻質量的測試和評估。為了確定理想的音頻質量，測試設置應該包括音頻質量測試設備。音頻分析儀連接到使用數字或模擬接口的移動無線綜測儀。同時，支持5G測試的移動無線綜測儀還必須能夠模擬IMS網絡、其信令協議 (SIP、SDP) 以及用戶面數據提供。
? 從語音編解碼器的角度來看，除了EVS編解碼器之外，5G語音測試系統還應該支持傳統的AMR-NB和AMR-WB語音編解碼器。
? 測試系統還應該包括EMS干擾信號的生成，并對DUT進行期望的干擾。
下圖是5G語音的測試系統示意，其中包括用于5G獨立組網的R&S®CMX500無線通信測試儀，同時，為了評估音頻質量，測試中還使用了音頻分析儀。ITU-T P.58標準規范了使用人頭和軀干模擬器 (HATS) 進行的音頻測試，為了按照該標準進行音頻測試，還可以利用具有仿真耳部和口部的仿真人頭對測試系統進行擴展。
在開始測試時，DUT的揚聲器和麥克風連接到音頻分析儀。R&S®CMX500支持內部IMS服務器，通過采用虛擬UE仿真和音頻環回模式，從而可實現快速簡單的VoNR功能測試。R&S®CMX500提供兩個接口連接外部音頻測試儀。一種方法是通過以太網將數字RTP音頻信號輸出到外部數字音頻分析儀 (IP轉發模式)。第二種測試方法使用R&S®CMX-ZG180A外部媒體接入點通過模擬接口來連接外部音頻測試儀（例如R&S®UPV音頻分析儀等）。
除此之外，該測試系統還需要與R&S® TS9982 EMS測試系統搭配使用，在要求的干擾場強下測試5G終端語音通話過程中的抗干擾能力，以確保設備可以在有電磁干擾的環境中正常穩定工作。
在測試開始時，首先激活5G小區（SA組網模式），將DUT連接到RAN并注冊IMS。該測試設置支持移動被叫呼叫或移動主叫呼叫。
首先進行基本語音功能測試，將R&S®CMX500配置為音頻環回模式。在該模式下，內置的IMS服務器模仿虛擬UE作為通信對象，所有上行音頻在出現數秒延遲的情況下環回到下行鏈路。用戶可以對著DUT麥克風說話，然后聆聽DUT揚聲器處的回音。這樣做有助于快速驗證SIP注冊和呼叫設置等功能，相當于對DUT IMS客戶端、麥克風和揚聲器以及RAT特定通信進行的功能測試。
通過內置的IMS服務器可以配置IMS相關安全參數，例如IPsec加密和完整性保護設置。然后開啟EMS測試系統，生成期望場強的干擾信號，對DUT干擾的情況下，通過音頻分析儀判斷DUT是否仍然可以正常工作并符合期望結果。
參考標準
5G移動用戶終端CCC認證標準：YD/T2583.18-2019
此外，還可以參考?xì)W盟標準ETSI EN 301 489-52

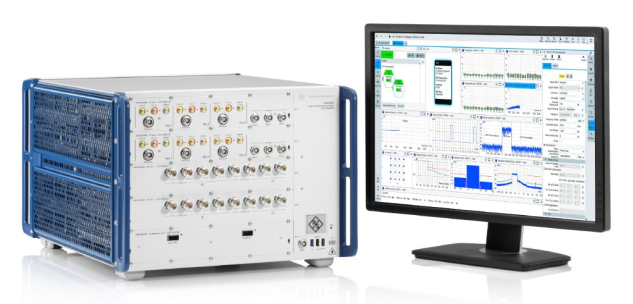

R&S CMX500無線通信測試儀
主要特點：
? 一臺儀器支持 LTE、最高 8 GHz 5G FR1 頻率范圍和最高 50 GHz FR2 毫米波頻率范圍
? 支持 5G 獨立模式/非獨立模式
? 支持多種當前和未來的 LTE 和 5G 3GPP 頻段組合
? 面向未來的模塊化、可擴展硬件架構
? 基于 Web 的 CMsquares 用戶界面，適用于射頻、功能性、應用和協議測試
R&S CMX500無線通信測試儀支持5G音視頻測試應用。解決方案提供所有必要技術以在SA和NSA模式下執行VoLTE和VoNR音頻測量以及ViLTE和ViNR視頻測量。R&SCMX500集成的IP多媒體子系統（IMS）服務器能夠與外部音頻分析儀在IP轉發模式下執行內部環回測試和音頻質量測試。
R&S TS9982 EMS測試系統
TS9982測試系統是用于傳導和輻射EMS測量的基本系統。該系統具有模塊化設計，可以按照測試需求進行定制化配置，極易滿足各種測量任務的需要。此外，該系統還可方便地進行不同應用組合或功能擴展。所有測試系統都通過R&S®ELEKTRA測試軟件進行控制，自動化完成所有測試并輸出定制的測試報告，從而使客戶將精力全部集中在測試上。
R&S TS9982包括先進EMS測試系統需要的所有設備組件：
R&S SMB100B：帶有各種調制功能 (CW/AM/FM/PM等) 的信號源。
R&S BBA系列：帶控制選件的寬帶功率放大器。在 4kHz 至 6GHz 頻率范圍內可產生高達 3 kW 的 P1dB 功率電平。
R&S OSP220/230：視頻切換單元
R&S NRX+NRP6A：小巧堅固的功率計及功率探頭。
R&S ELEKTRA：自動化測試軟件
其他組件還包括：
? 用于EMS測試的高性能天線
? 用于在EMS測試期間保護人員安全的互鎖監控
? 場強探頭
? 耦合去耦網絡、注入鉗等
