背景

毫米波為波長1mm-10mm，頻率范圍為30GHz-300GHz的電磁波，與6GHz以下的頻段相比，毫米波帶寬更大、空口時延低且具有靈活彈性空口配置等優勢，能夠更好地滿足當前快速發展的無線通信技術對系統容量、傳輸速率和差異化應用等方面的更高的要求。國際電信聯盟（ITU）于2019年對5G毫米波頻段進行了明確規定，具體包括24.25-27.5GHz、37-43.5GHz、45.5-47GHz、47.2-48.2GHz和66-71GHz五個頻段。

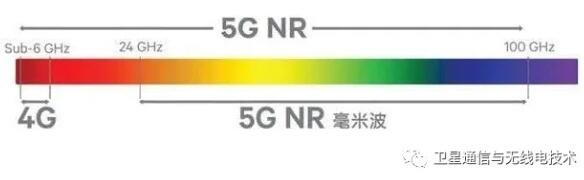

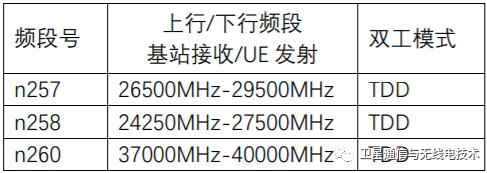

5G網絡主要有FR1和FR2兩個頻段，FR1頻段的頻率范圍為450MHz-6GHz，即大家熟知的sub 6GHz頻段，目前的4G LTE網絡都運行于這一頻段，而FR2頻段的頻率范圍是24.25GHz-52.6GHz，即毫米波頻段。在毫米波頻率范圍內主要分為三個頻段，具體如下表所示，

現狀

5G毫米波多天線傳輸測試技術是實現5G性能提升的關鍵性技術，它可以滿足多種場景中對高速率、大帶寬和高移動的要求，而在5G毫米波頻段通信中，基站和終端都采用了大規模天線技術，為了保障提高天線的定向增益和實現足夠的區域覆蓋，通常需要對毫米波頻段的5G基站和終端的性能采用OTA測試。

OTA測試是驗證移動通信空中接口的發射功率和接收性能的一種測試，可以對天線和射頻整機進行統一測試，得到更真實的性能數據，是5G毫米波通信領域中的可靠測試方案。

解決方案

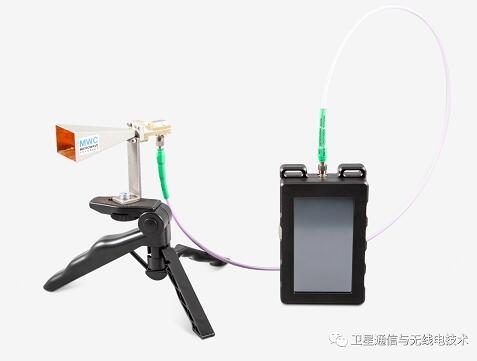

虹科提供5G毫米波OTA測試方案，該測量套件專為毫米波通信頻段的空口(OTA)測試和測量而設計，以具有成本效益的價格提供卓越的質量和性能，涵蓋24-40GHz（或43GHz）頻譜中的5G毫米波頻段。

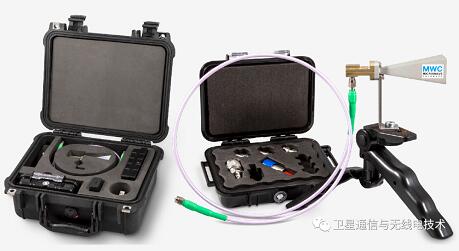

該套件采用行業標準防水便攜箱，并包括一個高質量的RF適配器套件，還包括一根堅固的測試電纜和一個可折疊的迷你三腳架。專門設計的泡沫插件有額外的預切存儲槽，因此可以添加或者輕松更換額外的組件。

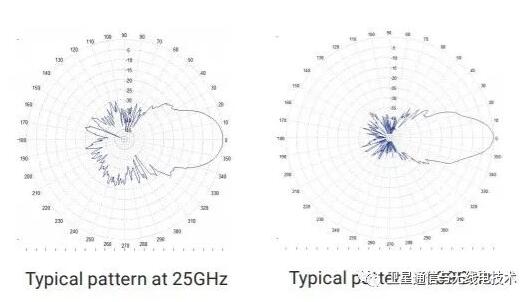

天線技術參數:

· 頻率范圍：24-40GHz

· 響應增益：17-19dBi

· 回損 (24-40GHz)：15dB Typ/12dB min.

· 波束寬度：30 deg Typ.

· 隔離度：35dB

· 溫度范圍：-20℃-+85℃

· 連接器：2.92mm K Female

· 安裝：?-20 TPI

套裝包含:

· 天線：24-40GHz

· 測試線纜, 76.2厘米：2.92 K M - M

· 適配器包含：

2.92 K M–N FM

2.92 K M–N M

2.92 K FM–FM

2.92 K M–M

2.92 K M–FM ?-20 TPI

· 三腳架大箱尺寸：13.75 x 11.5 x 5.5”

· 大箱型號：Pelican 1400

· 適配器小箱型號：Pelican 1040

虹科手持式頻譜儀Spectrum Compact 技術參數：

· 頻率范圍: 24–43GHz（43.5GHz）

· 頻率掃寬: 10MHz至全頻范圍

· RBW（分辨率帶寬）: 100kHz, 300kHz, 1MHz

· 掃描時間<200ms @ RBW=100 kHz, span=10 MHz

· DANL(顯示的平均噪聲電平): -100dBm @ RBW=100kHz

· RF連接器: 2.92mm

· 最大損壞電平: 0dBm

· 電池續航: 長達3小時

· 重量: 0.75 kg

· 用于上傳、保存、比較、分析和打印頻譜掃描的免費PC軟件

· 電阻式LCD觸摸屏

· 板載存儲器: 8GB

· 充電和控制接口: USB Type-C
