5G產業的迅猛發展，為整個行業的上下游帶來了巨大的商機，從芯片、元器件生產廠商、設備制造商、網絡服務提供商。5G技術的復雜度也呈指數級增長。例如，大規模MIMO天線需要對每個天線單元進行多次傳輸和反射測量。

不論放大器、混頻器或者轉換器，元器件生產廠商都需要采取有效的測試策略以表征其性能。為了贏得5G的市場，元器件廠商需要確保整個工作流程的高效、可靠。而測量的完整性對于評判研發的設計方案至關重要。元器件生產廠商還需要加快產品上市時間并降低測試成本，以保持競爭優勢。

策略1、優化測試儀器，提升多端口設備測試效率

多端口測試是5G元器件測試所面臨的諸多挑戰之一。大規模MIMO需要大量的多端口測試以表征天線的性能。5G NR頻段1(FR1)需要多達66個端口：8x8 MIMO配置需要64個端口用于天線測量，通常還需要另外兩個校準端口。

5G元器件的端口數量也越來越多。對元器件的多端口測試需求在不斷增長。針對多端口測量而優化的儀器可以確保待測件的全面評估，有助于實現精準的性能驗證和更高的準確性，從而提高測量吞吐量，降低測試成本。

傳統上采用基于開關矩陣的矢量網絡分析方案來進行多端口器件的測試。但是，許多多端口設備需要從一個端口遍歷測試到其他所有端口，簡單的開關矩陣方式無法滿足此要求。現代多端口設備對測試的速度和精度提出了更高的要求。

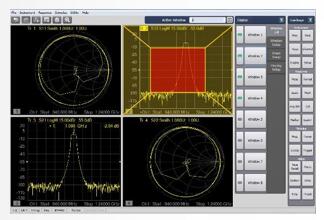

隨著端口數量的增加，從測試端口切換到各個待測端口的次數也在飛速增加，開關衰減對動態范圍、測試性能的影響也越來越明顯。真正的多端口矢量網絡分析儀由于不需要開關矩陣，因此其損耗會大大減小。其動態范圍更大，測試速度更快！

策略2、利用不同的平臺來應對不同的測試要求

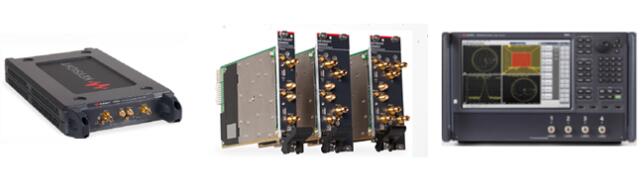

儀表具有不同的外形尺寸：臺式、模塊化或USB連接。不同外形的儀表有其自身的優勢，并在從研發、設計驗證到生產制造的不同階段得到采用。元器件生產廠商需要確定測試策略，以充分利用各個外形尺寸的優勢以滿足工作流程要求。

模塊化平臺更適用于大批量元器件生產和大規模MIMO的測試。

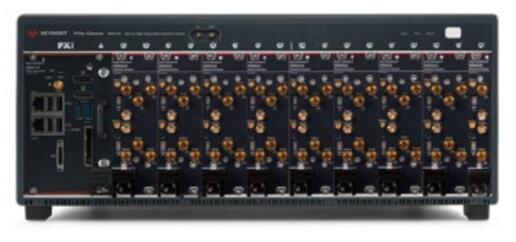

元器件的生產測試中，靈活性是非常重要的。模塊化儀器可以在同一個機箱內集成多臺儀器(信號發生器，信號分析儀，網絡分析儀等)，組合成強大的測試系統，并最大程度地減少了系統的規模。

配置的靈活性使元器件生產廠商的測試系統與他們的應用需求保持一致，也能夠根據他們應用的變化而擴展配置，既節省了測試平臺的占用空間，也大大節省了測試成本。

策略3、利用多站點測試，實現多用戶測試平臺共享，提升產出率

5G的競爭中，時間至關重要。元器件生產廠商可以在實施多端口測試的同時進行多站點配置，以提升測試吞吐量。多站點測試是在同一機箱內運行多個VNA，同時測試多個待測件，降低了測試時間。

并行多站點測試，提升測試吞吐量的同時，也降低了測試成本。對于無源器件、濾波器、天線、線纜等生產廠商具有極大的吸引力。過往需要利用多臺儀表組成機柜來進行的多站點測試，現在的模塊化儀表可以集成在一個小小的機箱內完成，更加快速、靈活和便捷。

同時測試多個相同的待測件

同時測試不同的待測件

策略4、以更低的成本實現更快、更全面的生產測試

在5G的競爭中，元器件生產廠商需要對其產品進行快速、全面的測試，以滿足其客戶更加嚴苛的要求。高產出率、高可靠性以及如何降低測試成本，是元器件生產廠商所面臨的挑戰。

測試設備的性能和可靠性是測試成本中最重要的考量因素：優異的性能有助于提高生產的精度、速度以及吞吐率。

與此同時，超長的儀表計量校準周期、穩定的測試狀態、供應商的及時響應等等，也都是產線可靠運行、提升產量的關鍵因素，需要元器件生產廠商綜合權衡。

策略5、使用通用的軟、硬件來部署產線測試方案

元器件生產廠商通常會在研發、設計驗證、批量生產的不同階段采用不同的測試平臺。而適用于不同平臺的通用的操作界面和測試功能，則便于不同階段的使用者接手，保持全流程的測試順暢。

對于元器件測試來說，測試平臺的硬件性能更是至關重要的：動態范圍、測試速度、跡線噪聲、穩定穩定性等等。不同階段采用的不同硬件之間的性能保持一致或者差異很小，則有助于最終產品的穩定和高質量。

以Keysight的M980xA系列PXI VNA、P50xA系列USB VNA和E5080B 臺式VNA為例，其核心硬件保持了一致，從而保證了其性能也是的一致性。借助于通用的測試應用軟件，為元器件生產廠商提供了高性能、高可靠、同時具有綜合成本優勢的測試平臺，從容應對5G元器件測試的挑戰。
