研究背景

當前，新能源汽車時代席卷而來，作為新能源汽車的“超級心臟”，電機逐漸代替發動機，實現動力驅動，并決定加速度、爬坡速度等重要性能。究其重要性，為了確保電機的安全，保障車上人員及設備的安全，進行耐壓試驗和絕緣試驗是檢驗該電機是否正常運行的重要依據。

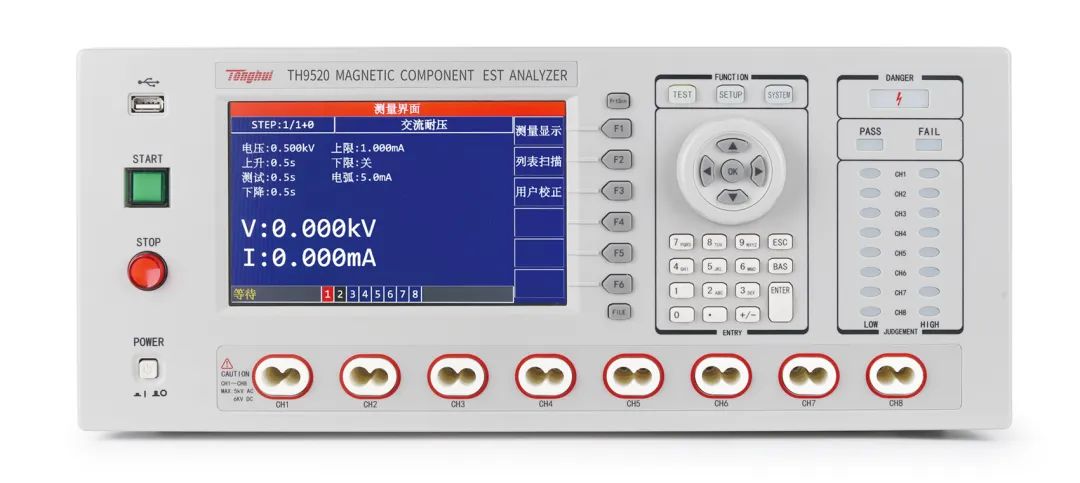

TH9520/A綜合分析系統采用500VA/200VA功率AC設計，5kV AC/6kV DC輸出高壓，絕緣電阻電壓提高至5kV(TH9520)，匝間絕緣測試電壓提高至6kV(TH9520)。與模擬安規測試原理相比，數字化耐壓測試（500VA/200VA(TH9520A)輸出高壓不受市電影響，電壓品質大為提高，同時可以數字顯示實時的測試電壓，達到更精準的測量與顯示。而且輸出電壓采用自適應反饋控制，使得輸出負載的變化不會造成輸出電壓的變化。

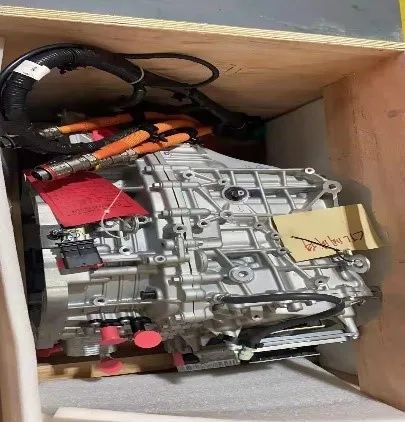

1、測試對象

2、測試要求

UVW三相之間，與機殼的絕緣耐壓、UVW三相的導通電阻、溫度傳感器與機殼的絕緣耐壓、溫度傳感器與機殼的導通電阻。

3、測試過程

針對線圈類元器件需要的測試項目如安規耐壓、匝間絕緣、繞線電阻值、線圈電感量(TH9520A選配)，以前需要四臺不同儀器分別進行測試，現在在單機內即可實現所有測試項目，從源頭上直接簡化您的測試流程，極大的提高產品測試效率。

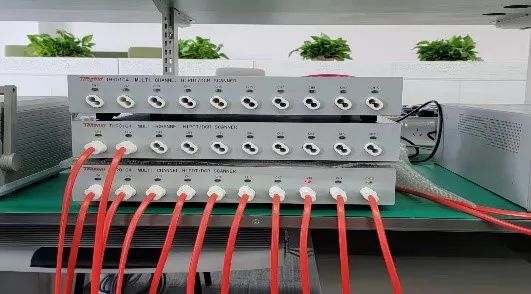

TH9520單臺主機配上三個通道掃描盒，組成30路電機綜合測試系統。每通道里有兩個高壓繼電器，在測導通電阻時可以采用四端測量法，大大提高了產品測量精度。

當操作人員與高壓輸出端接觸時，TH9520會監測流經人體的電流是否過高，若判定為觸電，儀器會立即切斷輸出，保障人員安全。

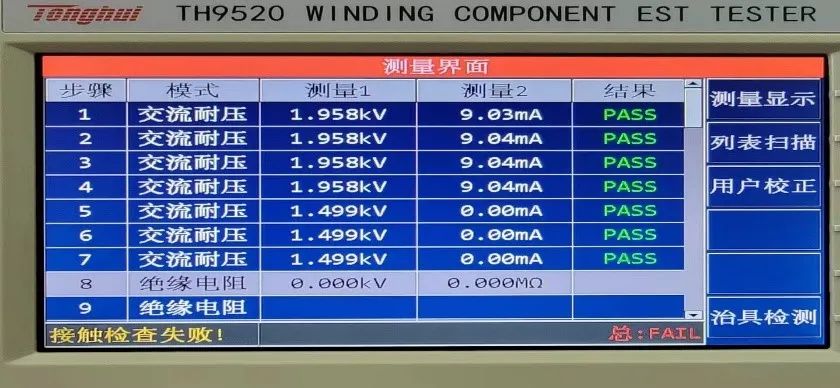

4、測試結果

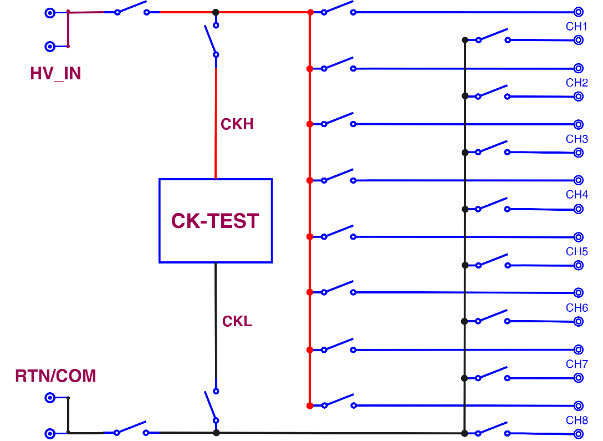

針對高壓連接線斷裂或者被測件接觸不良時，耐壓絕緣測試容易誤判為合格的情況，TH9320-SA系列耐壓絕緣測試儀獨特的設計了接觸檢查功能，在測試之前就可以杜絕此類誤判，使測量結果真實準確。
