什么是手動維修開關（MSD）？

手動維修開關(MSD)是一種帶熔斷器的高壓連接器，新能源電動車做車輛檢修時為了確保人車安全，通過拔出MSD將高壓系統的電源斷開。它可以實現高壓系統的電氣隔離，同時也可以起到短路保護的作用。

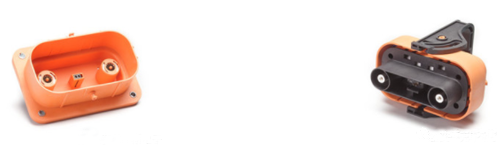

MSD示意圖

MSD電氣部位布置一般有兩種，一種是位于高壓電源的正極，另一種是位于電池組中間。使用MSD無需工具即可便捷斷開高壓回路，內有高壓互鎖功能，是重要的安全防護部件，MSD的可靠性顯然會影響整車及維修人員的安全，需要進行完善的性能測試。

MSD測試案例

某用戶選購ITECH電源產品進行MSD電氣性能測試，以電流循環測試為例，要求以峰值電流370A進行50000次循環測試。

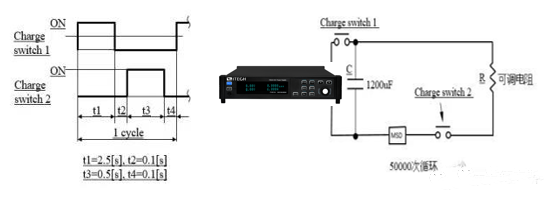

MSD電流循環測試要求

使用ITECH直流電源對電容進行充電，2.5S充滿后然后斷開Switch1。0.1S后，閉合Switch2。MSD進入電容的放電回路，此時調節可變電阻，使電容的峰值電流達到370A維持0.5S。如此循環測試50000次。

用戶根據產品線MSD型號及配置的超級電容的參數可確定選用的ITECH電源具體規格型號。使用超級電容可以達到高速、大電流的電流沖擊效果，同時減小對于直流電源容量的需求，是連接器、接觸器等產品的常見測試方法。ITECH直流電源產品線上也有IT6000大功率電源可以直接覆蓋測試要求，用LIST功能完成電流循環，簡化測試電路。
