作者丨鼎陽科技 張賀陽
什么是PRBS碼型
PRBS的全稱是Pseudo-Random Binary Sequence，也就是偽隨機二進制序列。這是一種通過確定性算法生成的序列，但是很難預測，所以它的統計結果類似于真正的隨機序列。
我們形容不同的PRBS碼型時，通常用PRBSk或PRBS-k符號（例如PRBS5或PRBS-5）來指示不同序列的大小。在序列中最大有N=2k-1個比特?cái)?shù)，因此在PRBS-k中，k表達了序列中唯一的數據字節的長度。如果將N位數據分割成長度為k的每一種可能的字段，那么除了全是0的字之外，我們可以找到k位二進制字的每一種可能的0和1的組合。
我們以PRBS-4為例子，可以看出除了0000的狀態外，剩下的15個狀態都輸出過：
已知PRBS-4的生成多項式為1+X3+X4
這里1代表輸入，計算移位寄存器的第3位和第4位的異或計算結果作為下一個狀態的輸入，將第四位作為輸出，假設我們令多項式的狀態從1111開始，則生成的隨機碼序列為：
得到結果111100010011010。
以此類推，最后的幾個四比特字節繞到序列的另一端來補全，這樣就除去0000狀態外，該序列在剩下的15個狀態中循環切換的序列。其中不同的k對應的生成多項式也是不同的，比如：
每一個多項式都規定了反饋的位數，如果選用其他的情況會怎樣？我們還以PRBS-4為例，如果選擇第二位和第四位的異或作為反饋，得到的結果為111001111，可以看到，只經過了6個狀態就已經回到了初始狀態，隨機性要更差。
當PRBS-4信號在500M比特率的速度下運行時，使用頻譜儀掃描的結果如下圖所示：
圖1-1 使用頻譜儀觀察PRBS信號
從圖中可以看到，比特率500MHz的PRBS信號能量集中在500MHz以內，由多條線狀譜構成。在頻率譜的主葉中，含有15根譜線（包括DC的0Hz）。每根譜線之間的間距為33.333MHz（500MHz÷15）。
PRBS序列的頻譜分量取決于比特率和序列長度，通常，PRBS-k序列的長度為2k-1位。在給定的比特率，頻譜分量會以等間隔出現，間隔大小為比特率除以序列長度。
為了觀察除了主葉之外的頻譜成分對信號帶來的影響，我們使用示波器觀察信號，如下圖所示。在不同的帶寬限制下觀察信號。可以觀察到，為了獲得一個信號完整性較好的波形，至少要包含兩組諧波分量，也就是信號路徑的模擬帶寬最好大于比特率的三倍。這對于測試高速數字接口信號非常重要。
圖1-2 示波器帶寬為1.5GHz的測試結果
圖1-3 示波器帶寬為1GHz測試結果
圖1-4 示波器帶寬為500MHz的測試結果
PRBS碼型的應用
在真實的使用場景中，數據流是完全隨機的，PRBS碼型與實際場景的數據流很相似，因此我們常用PRBS來模擬真實的數據流。
在信號完整性測試中，為了驗證通道的性能，我們通常需要發送PRBS碼型來觀察輸出的信號質量，特別是對于眼圖測試、誤碼率和抖動容限測試。
PRBS-7是目前10Gbps以下的串行總線中最常用的測試碼型。因?yàn)镻RBS-7的碼型與8b/10b NRZ編碼的數據流很相似，因此，在PCIe、SATA、100base-TX、SAS等采用8b/10b編碼的串行總線中，PRBS-7是最常用的測試碼型。
同時，PRBS-7碼流中最長的連續的1有7個，最長的連續的0有6個，但是8b/10b編碼中連續的1和0最多都是5個。因此，使用PRBS-7作為信源，在同一信道上傳輸?shù)浇邮諜C(jī)上的眼圖和抖動要比8b/10b編碼的數據流結果要差。這樣，PRBS7作為8b/10b的測試碼型，還可以留出一定的設計裕量。
如何用兩路NRZ生成PAM-4碼型
PAM4是一種高效利用帶寬傳輸串行數據的方法，所需的通道帶寬僅為NRZ所需帶寬的一半。
根據香農定律：C=2*B*log2(M)，其中C為通道容量或可實現的最大數據速率，B為通道帶寬，M為信號電平數量，可以看出隨著信號電平數量增加，可以使通道響應獲得很大改善。
目前隨著高速光通信和數據網絡的發展，對于高速串行系統通道的速率要求越來越來高，很多設計采用了PAM-4編碼。對于NRZ信號而言，只存在一個上升沿和一個下降沿，但是對于PAM-4信號，跳變發生在四個電平之間共12種跳變，多重信號幅度之間的跳變會導致眼高和眼寬的惡化。所以一個高質量的PAM4信號源在測試中很重要。
作為一臺任意波形發生器，PAM-4當然也在“任意”波形包含的范圍內，AWG有一個高速DAC通用的信號源，可以非常靈活的產生各種信號，例如通信用的QAM信號，或者PAM4、PAM8信號。
但是從性能上看，使用ARB功能產生PAM信號并不是實際高速串行電路的實現方式，所以在很多信號特性上需要額外的帶寬要求和濾波要求，從而達到高速串行通信的信號要求。并且AWG是通過逐點輸出實現的，需要通過上位機編輯內部數據序列存儲空間，如果要和實際的PAM-4編碼相對應，對于PAM4的信號產生所需要的設置非常復雜。
實際上，我們可以通過兩個PRBS發生器來合成1路PAM4碼型發生器。該方法的原理是依靠PRBS碼型功能輸出兩路速率完全一致的NRZ信號，其中一路的幅度為滿幅度，另一路為半幅度。通過機內通道合并，即可將兩路雙電平的NRZ信號合并為一路四電平的PAM4信號。
在Utility中可以設置兩路相位鎖定，在此模式下每次改變頻率兩個通道的DDS都會復位，保證了兩路的相位在輸出時始終相同。機內通道合并省去了原本兩路NRZ碼型發生器合成PAM4信號的過程中經過不同器件導致的信號衰減性能變差，也避免了每次兩路輸出的初始相位不同。

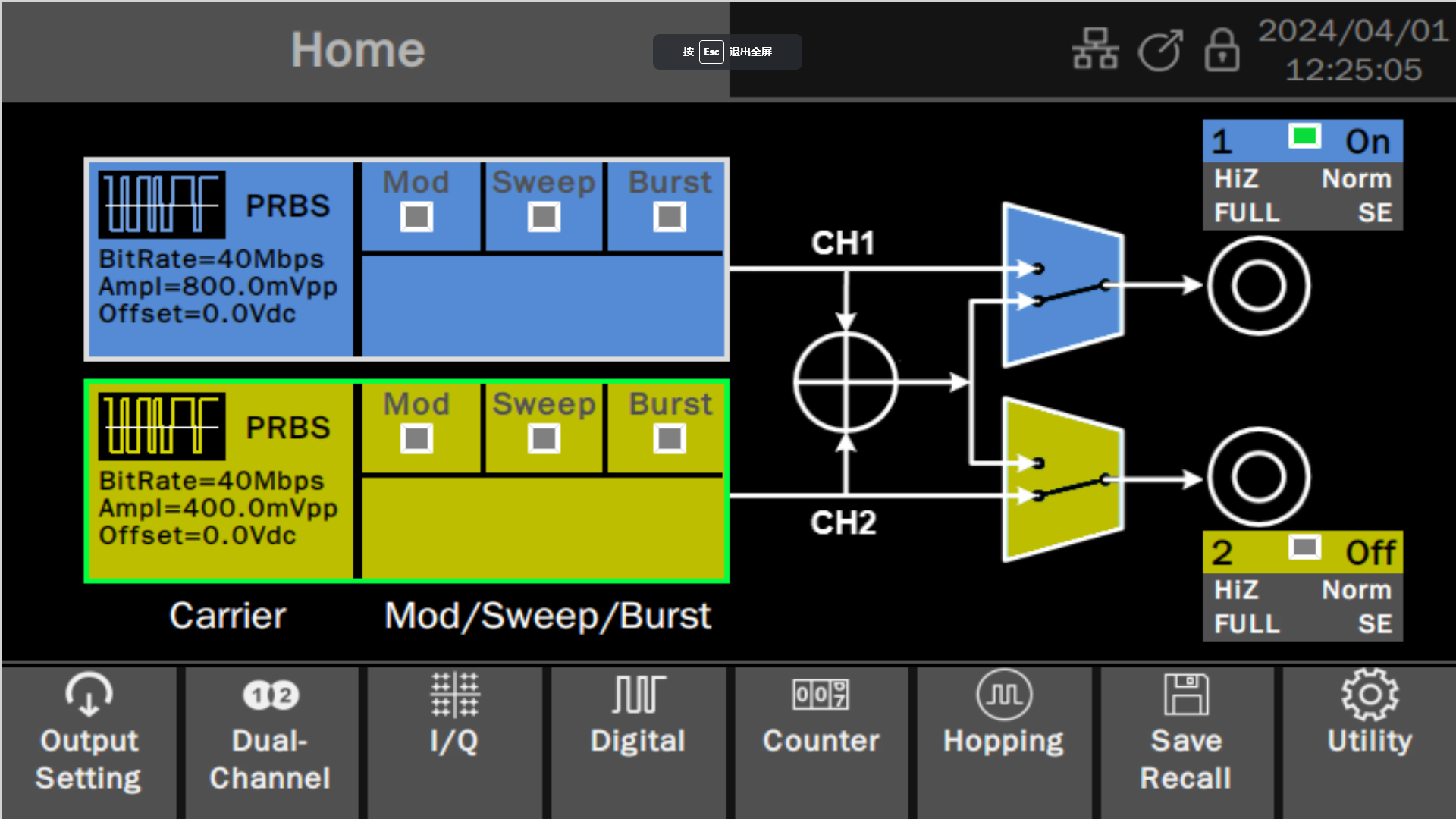

圖 3?1 任意波形發生器的通道合并輸出
其中圖 3?1輸出模式為通道合并CH1+CH2，CH1的電平為±400mV，CH2的電平為±200mV，如圖 3?2可以看到使用SDS7000A系列示波器觀察到的眼圖結果，因?yàn)闆]有外部的各種無源或者有源器件以及匹配導致的信號惡化，高速信號的質量非常好。
圖 3?2生成的PAM-4信號眼圖
