將直流電源連接到負載看起來很明確，但在某些情況下可能會變得具有挑戰性。雖然電源制造商將其產品設計為在為各種負載供電時保持穩定，但某些負載特性存在著風險，甚至會損壞電源的輸出級。感性和容性負載以及負載電流快速變化的負載可能會產生導致振蕩的條件，從而危及電源和負載。此外，感性和容性負載可以向電源施加能量。

本文中，我們將探討直流電源的不同類型的危險負載，并提供解決方案，以確?？煽康碾娫催\行和負載保護。

Inductive Load

感性負載

感應負載，如電機、電磁線圈和機電繼電器，可向電源輸入能量從而損壞電源。當電壓和電流施加到感應負載上時，就會形成磁場，儲存勢能。當電源被關閉時，磁場就會崩潰，在相反的極性上產生電壓驟升。這種反向電動勢會損壞電源的輸出級。

為了保護電源，在電源的輸出端并聯了一個反向偏置二極管，稱為續流二極管或整流二極管。當電源關閉時，這個二極管允許感性負載產生的電流流過它，從而保護電源不受反向電動勢的影響。

圖1所示，使用續流二極管保護電源免受反向電動勢的影響。

Capacitive Load

容性負載

容性負載，如超級電容器、電容負載組或濾波器，會對電源產生危險的電流尖峰。與感性負載類似，容性負載存儲勢能。當電源電壓低于負載上的電壓時，負載會產生電流浪涌，從而損壞電源。

在輸出端增加一個串聯二極管，防止容性負載的反向電流流入電源，起到保護作用。當電源給負載通電時，二極管正向偏置，但當電源電壓降至低于負載電壓時，二極管反向偏置。

圖2所示，串聯二極管以保護電源免受容性負載的放電。

Battery load

電池負載

電池作為電化學電源，如果電壓超過電源電壓，電池會損壞直流可編程電源。

與容性負載一樣，串聯二極管可以保護電源不受電池放電電流的影響。

另一方面，如果發生反極性連接，直流可編程電源也會損壞電池。極性檢測電路和接觸器被用于電池的安全測試系統，以防止對連接錯誤的電池供電。

Load Circuit

Oscillation

供電 - 負載電路振蕩

某些類型的負載會導致電源振蕩，可能會損壞電源和負載。高容性負載、感性負載和具有快速變化特性的負載會導致電路不穩定。

施加濾波器，如 π 型濾波器，可以減輕無功電流和快速變化的負載的影響。

此外，電磁噪聲可導致電源線路不穩定，適當的接地技術對于防止這種情況至關重要。縮短電源和負載之間的布線，并使用屏蔽線纜，也可以減少外部噪聲的干擾。

圖 3 所示，（本文首圖）的 π 型濾波器可將電源與高頻效應隔離開來。

EA Elektro-Automatik

雙向直流電源

Bidirectional DC Power Supply

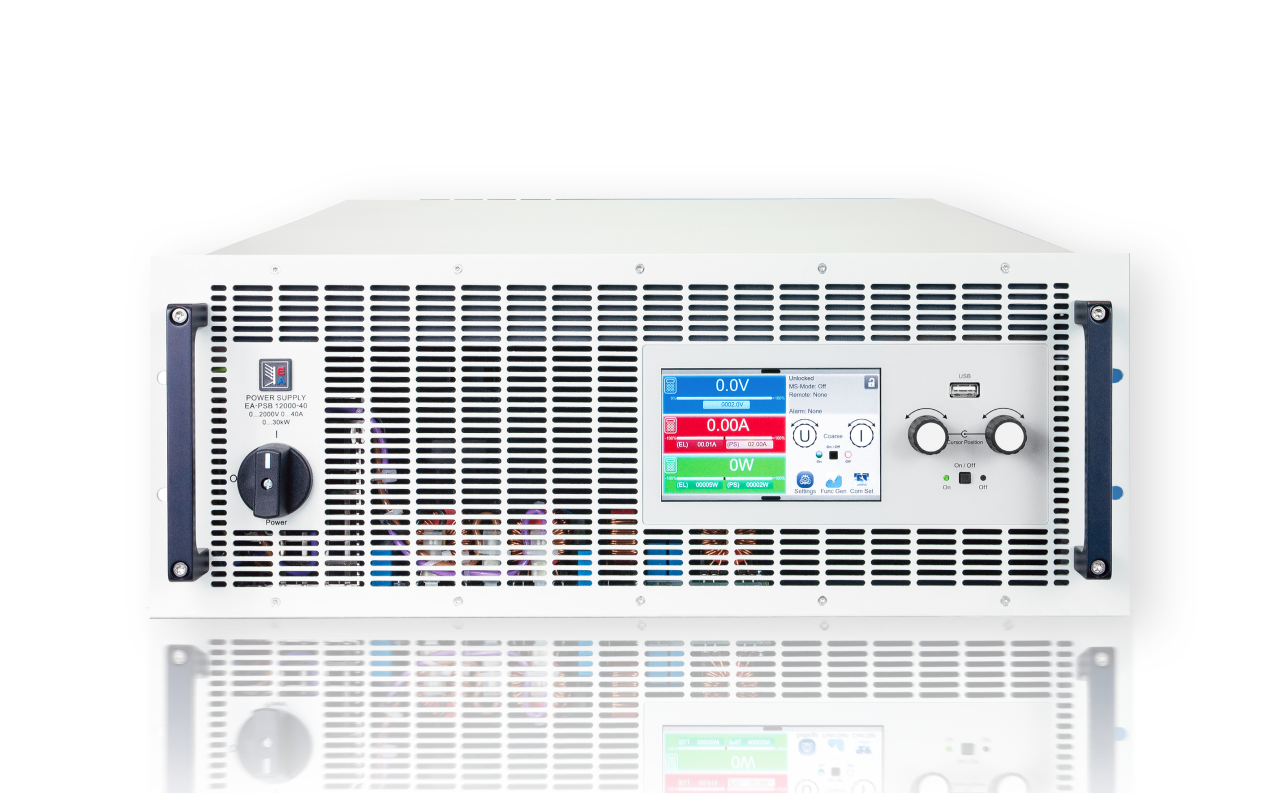

EA PSB 10000

使用外部器件進行保護的另一種解決方案是考慮使用雙向直流電源。這種電源可以安全地吸收和輸送功率，使其適用于容性、感性和有源負載。當直流測試電路在測試期間的不同時間需要源和負載功能時，雙向電源具有成本優勢。

EA Elektro-Automatik PSB 10000 系列，集成了能量再生的電子負載和真正的自動量程功能。這款先進的電源確保了設備作為電源或負載，在廣泛的電壓電流工作范圍內都保持滿功率運行。憑借電子負載的能量再生功能,EA PSB 10000 可以安全吸收并有效地將電力返回到電網，使其具有高度的通用性，適用于各種應用。

結論

將直流電源連接到負載上，需要仔細考慮負載特性，以確?？煽康碾娫催\行和負載保護。感性和容性負載會對電源造成損壞，而電源-負載電路中的振蕩對電源和負載都是有害的。

通過了解負載特性，實施恰當的保護措施，例如增加反向偏置二極管，采用適當的接地技術，我們可以創建一個穩定和安全的電源-負載電路。此外，雙向電源為同時需要源和負載功能的應用提供了通用的解決方案。通過遵循以上幾點建議，我們可以確保直流電源的高效安全運行，并在各種負載場景中防范潛在危害。
