CANFD總線的應用越來越廣泛，工程師在面對不同的工況，會有各種各樣的網絡拓撲方式。而分支過長導致的數據傳輸錯誤問題最讓工程師頭疼，本文將介紹主流的幾種總線拓撲方式，以及分支長度相關問題的解決方案。

4種常見拓撲類型

1、直線型拓撲

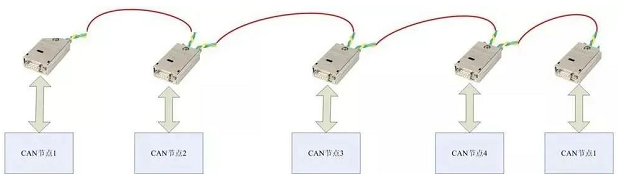

圖1   直線型拓撲

直線型拓撲也叫總線型拓撲，如圖1所示，所有的節點都接到同一總線上，總線上任意節點發送信息，其他節點都能正常接收。

2、星型拓撲

圖2   星型拓撲

如圖2所示，我們可以看到星型拓撲的特點就是每個分支都基本等長，在完全等長情況下，可不使用集線器設備，調整終端電阻即可實現組網（R=n×60歐姆；R:每個分支的終端電阻；n:分支數量）。如果各分支線路長度不同，就需要使用集線器對通訊進行控制，保證數據的穩定傳輸。

3、樹狀拓撲

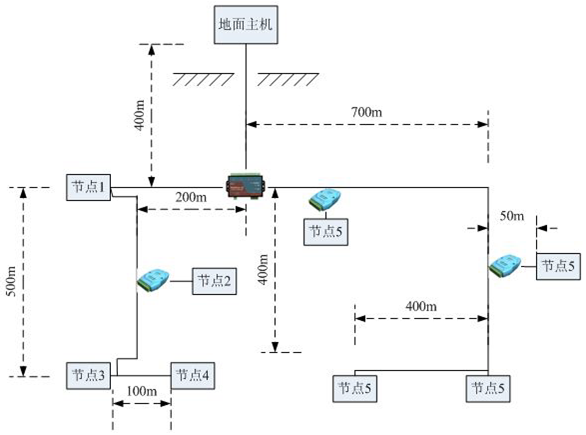

圖3   樹狀拓撲

樹狀拓撲的特點是分支較長并且長度不同，如圖3所示，可以看到由于各支線長度不同阻抗匹配困難，常使用集線器和中繼器進行分支。這些設備每路都具備獨立的CAN控制器，所以可以將每段形成獨立的直線拓撲，方便施工。

4、環形拓撲

圖4 環形拓撲

環形拓撲是將CAN總線首尾相接，形成環狀，保證線纜任意位置斷開，依然可以保證通訊。如圖4所示，可以看到由于是環狀結構，所以在終端電阻匹配方面采用分布式匹配方法，保證總體阻抗為60歐姆。

5、拓撲方式總結

圖5   拓撲方式總結

如圖5所示是對于這四種主流的拓撲方式的總結，在選擇網絡布局時，可以根據不同拓撲方式的優缺點來進行取舍，快速完成選擇。

分支過長帶來的問題

CAN總線的布線受現場環境、產品形狀等因素的影響，可能導致現場布線中出現總線的分支過長/過多等現象，某系統中A、B（AB各有120電阻）一條CAN線上掛有CDEF等節點，若將C支線延長100m，則F全部關閉，系統會報錯，去掉100m延長線，F任意狀態系統都不會報錯。

當總線支線過長，上升沿和下降沿產生臺階現象，當臺階正好處于0.5V邏輯識別閾值附近時，容易導致位寬度失調，從而使接收節點接收錯誤。

圖6  臺階現象

如何確定分支長度

IOS 11898-2中分支長度的規定是在1M波特率的條件下，有些場合或許無法做到很短的分支，根據不同波特率，分支長度規范可以有適當的調整。不同波特率下分支長度可以達到多少？需要分析節點的信號質量進行評判，測量節點在不同分支長度下的信號質量，即可找到合適的分支長度范圍。

圖7   信號質量參數

如圖7所示，評估節點信號質量需要測量節點CAN差分信號的最小電壓幅值、最大電壓幅值、信號幅值、波形上升沿時間、波形下降沿時間、信號時間等進行綜合評分，具體參數指標在ISO 11898-2中有詳細規定。

圖8 信號質量柱狀圖

信號質量評估沒有專業的工具顯然是件麻煩的事情，想要快速評判節點的信號質量，可以使用CANScope的信號質量分析插件一鍵分析。分析插件通過分析每個CAN節點發出的波形，自動對其進行綜合評分，然后通過柱狀圖來直觀顯示出每個CAN 幀ID 的信號質量（如圖8所示），從而獲得每一個節點的信號質量，定量評價節點的物理層質量。

分支與主干的長度原則

為了解決分支過長帶來的問題，應根據不同波特率，制定最長分支距離的規范。   ISO11898-1/2中對高速CAN的分支長度規定值是1Mbps下最長0.3米。其他波特率的最長分支一般由應用廠商自定義。原則是：  分支長度總和+主干長度<總線傳輸極限長度（注意極限長度一般要*0.7使用）； 分支總和一般不超過總長度的30%。

圖9  長度原則示意圖

針對常用波特率，主干與分支長度規則如圖10所示。

圖10  常用波特率長度規則

解決方案

方案一

使用標準的“手牽手”的接口與布線規則，讓分支長度最小，為了保證阻抗連續，收發器應靠近接口擺放，以減少分支殘段的長度，收發器到接口距離控制在10cm以內。

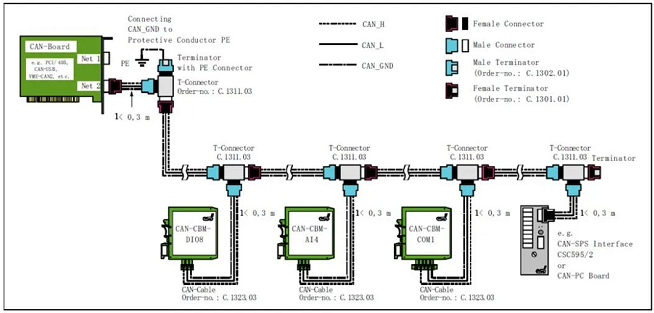

圖11  直線型拓撲解決方案

方案二

采用收發器前置、TTL分支的方法，徹底解決分支問題與節點擴展問題。

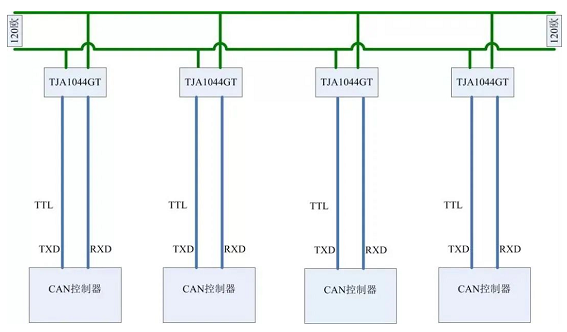

圖12  收發器前置解決方案

方案三

采用CANBridge中繼器，CANHub集線器等組網設備進行分支。這些設備每路都具備獨立的CAN控制器，所以可以將每段形成獨立的直線拓撲，方便施工。

圖13  CAN網橋解決方案

ZPS-CANFD總線故障分析儀

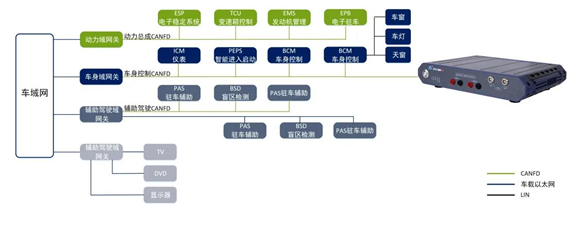

以上是ZLG致遠電子根據實際現場應用總結的解決方案，如何更好、更快的發現錯誤、定位錯誤，解決錯誤就需要使用ZLG致遠電子ZPS-CANFD總線分析儀。新一代汽車電子架構覆蓋了車載以太網、CANFD以及LIN總線，因此，我們需要不同的測試方法，來完成汽車和車載網絡的設計、驗證、調試、排查以及維護。如果可以在PC端通過ZPS-CANFD汽車電子測試平臺獲取汽車的CANFD網絡以及LIN總線的數據進行測試分析，將大大降低汽車整體架構測試的周期，提高工程師研發及測試的效率，排查整車故障，對于問題進行全面系統的分析。

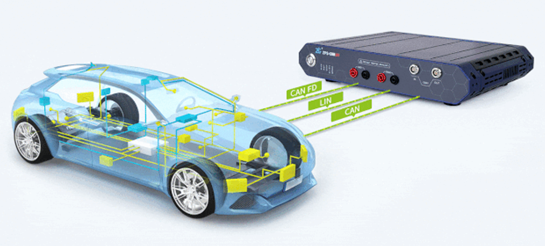

1、滿足CAN FD、CAN、LIN多總線測試分析

ZPS-CANFD完美匹合汽車電子平臺開發，專注于智能網聯汽車CANFD、CAN、LIN總線的測量及測試，可高效完成總線多層次的對比分析，從物理層模擬信號、數字邏輯信號、數據鏈路層、協議層、應用層剖析對比展示。

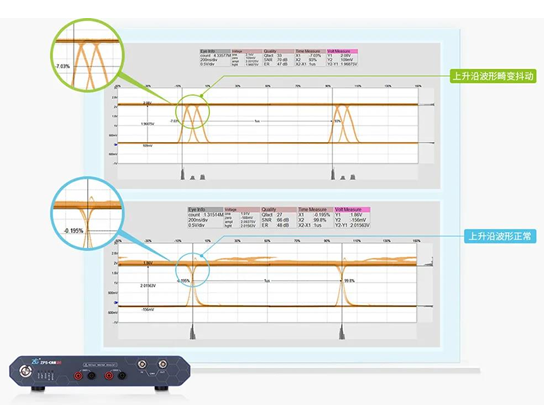

2、強大的軟件眼圖，清晰查找信號畸變

基于總線信號特征深度定制的軟件眼圖，可直接觀測信號畸變程度，評估CANFD總線幅值情況，進一步判斷總線傳輸是否符合標準和存在風險。

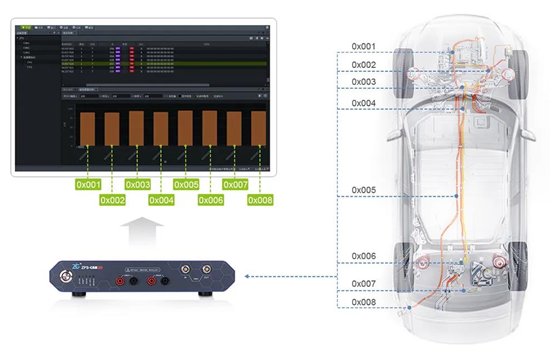

3、支持信號質量分析，多維度評估節點信號特征

ZPS-CANFD總線分析儀從幅值、擾動和斜率等多維度參數進行CANFD總線信號質量分析評估，可直觀查看總線信號質量情況，規避信號傳輸失敗風險。

4、總線故障模擬，快速定位故障

ZPS-CANFD總線分析儀支持一鍵設置設備連接，可實現波特率、采樣點、終端電阻的實時調節，ZPS-CANFD提供總線電阻/電容負載/斷短路/線纜錯誤連接的調整，模擬應用環境總線受負載變化及連接異常影響下的通信情況。

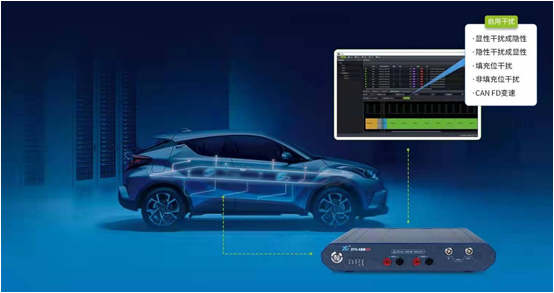

5、魯棒性測試

ZPS-CANFD分析儀支持CANFD幀數據按位干擾能力，能最大限度模擬總線擾動情況，提供控制器層面上的一致性測試能力。是驗證節點魯棒性的最佳方案！

總結

目前ZLG致遠電子首款CANFD總線分析測試產品已經正式發布，ZPS-CANFD作為第二代總線開發輔助工具，能夠適用于CANFD、CAN、LIN總線的測量及測試儀器，可以為行業用戶提供可靠的多總線測試分析平臺。
