LED燈具耐壓測試為何需要選擇程控耐壓測試儀

目前市場上所見的耐壓測試儀采用GB4706(等同IEC1010)標準,使用較多的是臺式結構的交/直流耐壓、絕緣電阻三合一耐壓測試儀器,基本能夠滿足用戶需要測試的需求;而且目前市場上的耐壓測試儀多采用的是微處理器控制的測試方法,測試精度較高,采用的技術和主要性能指標與國外先進水平相當,完全滿足目前發展的電氣安全性能測試工作的需要。因此經濟耐用的耐壓測試系統具有重要意義。

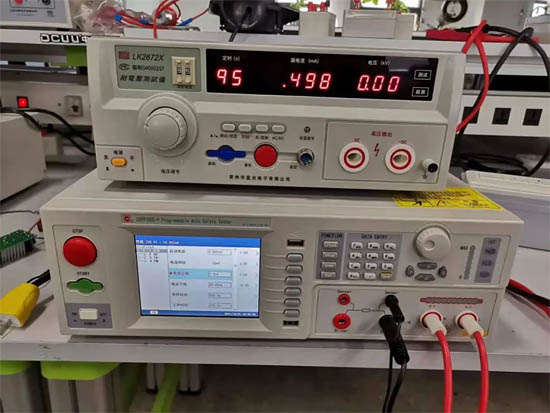

耐壓測試儀主要用于電子產品、家用電器、電子醫療器械、LED照明電器、或電子元件的耐壓測試,也可用于其它任何絕緣材料的絕緣耐壓測試。傳統(模擬機)的耐壓測試儀系以一自耦變壓器配合一高壓變壓器做手調升/降壓的動作,再配合一些簡單的硬件判斷及Meter即作成一臺耐壓測試儀 ,因此它具有幾個潛在的問題。而程控耐壓測試儀除改善了傳統耐壓測試儀潛在的問題,加進了新的研發技術,亦對產品增加了新的測試功能。以下為程控耐壓測試儀就傳統的耐壓測試儀潛在的問題做差異說明:



電流設定功能

傳統耐壓測試儀僅有Hi-Limit 判斷且僅有固定幾檔,若客戶需調整Hi-Limit至需要的值,可能無法做到。例如傳統耐壓測試儀一般為五檔TRIP點,若他的TRIP點為1mA/3mA/5mA/10mA/100mA,而待測DUT的漏電流為6mA而規格為不大于8mA,則無適合檔位可供選擇,而程控耐壓測試儀的電流設定為全范圍可調,使用者于額定范圍內可任意設定電流值,不受檔位限制。


數字設定可輕易調整需要的電壓

傳統耐壓測試儀的電壓調整皆為手調式僅能粗調,故RD或QA人員在測試或驗證其規格時,若需做精細調整勢必無法如愿,而程控耐壓測試儀采數字設定,可輕易調整需要的電壓。測試設定時間可達 0-999.9sec傳統耐壓測試儀的定時器采用一般Timer (0-99sec),甚至僅有1sec/60sec切換,在需求及度上皆無法與程控耐壓測試儀相比 (程控耐壓測試儀為0-999.9sec)。


防高壓觸電功能

傳統耐壓測試儀的輸出高壓變壓器多數都標榜500VA,同時許多認證單位也因傳統耐壓測試儀無穩壓裝置而要求輸出變壓器需達500VA,此問題zui主要的原因即為上述的輸出無穩壓裝置,因此以一大容量變壓器來降低壓降。如此雖可解決壓降問題,但也造成另一個風險出來,那就是500VA的高壓輸出變壓器,若以500VA O/P計算:P=IV→500VA=5000V×0.1A (100mA),若以2500V O/P計算則I=200mA,,如此高的電流若人誤觸時,將造成嚴重傷害甚至死亡 (依一些數據說明漏電電流于0.5mA時人會有反應,而超過約60mA時將會心臟停止死亡),因此是一非常危險的事情,但是確實有一些產品有100mA的要求,如 IEC 60204 (大型機器指令),因其產品結構問題會有較大漏電流產生。而程控耐壓測試儀,有防高壓觸電功能,當流經人體的異常電流大于0.45mA 的安全值, Smart-GFI線路將立刻切斷高壓輸出以保護操作者的人身安全。


電源穩壓功能

輸入因為自耦變壓器,故當輸入電壓高時其輸出電壓也跟著升高,而輸入降低則輸出跟著降低,因此常會造成誤判。程控耐壓測試儀設計都有電源穩壓功能,也就是在輸入為115V/230V±15%時,其輸出電壓不會因輸入電壓變動而變動。


負載穩壓功能

輸出僅靠變壓器做穩壓,因此當負載大或小時,將會造成輸出電壓升高或降低的問題。傳統耐壓測試儀會因負載大小而改變輸出大小,也就是說輸出穩壓不好會因此造成誤判。所以程控的線路即增加Close Loop Feedback的穩壓線路,因此負載穩壓率都維持在1%以內。


電壓量測位置位于變壓器的輸出側

傳統耐壓測試儀其輸出電壓表的位置放在輸入端(110V/220V處),因此誤差可能會很大。為此,曾有UL 標準要求,若輸出變壓器未達500VA,則Meter需放在輸出端。程控耐壓測試儀輸出Meter當然是放在輸出側。


傳統耐壓測試儀其在做直流耐壓測試時,在測試完后在待測物及耐壓測試儀本身都仍殘存著電,這是因為待測物及耐壓測試儀都有電容存在,故在測完后都仍有電壓存在,但待測物本身會有自行放電線路(但若放不快仍會電到),而耐壓測試儀本身并無自動放電線路,故需要按Reset來強迫放電,但如此將會影響測試時間及可能造成人員感電的危險。而程控耐壓測試儀有的自動放電線路,它利用變壓器對DC為一很高的感抗來做快速放電,如此可保證在測完后200ms內電被放完。


總結一下

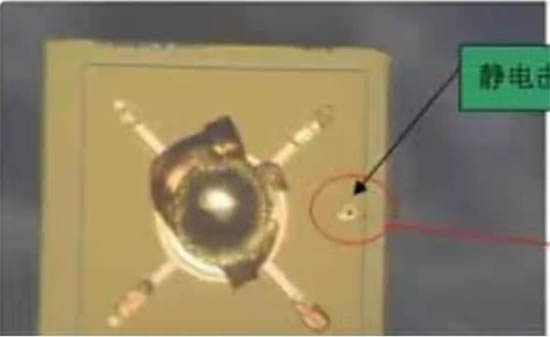

通過以上對比我們已經清晰的了解了傳統(模擬機)的耐壓測試儀與程控耐壓機的區別了。對于我們LED照明行業,有別于傳統的光源品,以往的白熾燈、高壓鈉燈、汞燈、節能燈……光源部分一般都是高壓AC交流(220v左右)或者是高頻高壓,如節能燈燈管點亮時所需管壓(因管徑而定一般400∽800v)并且是頻率約為35kHz的高頻高壓才能將燈管內的熒光粉擊發發光,所以上述光產品的燈具,在檢測電器安全耐壓性能時,用普通的耐壓測試儀就可以了。但LED照明產品,雖然LED光源燈珠通過近10年的飛速發展,在抗靜電等各方面已取得非常大的突破,不會像10年前一樣,手一碰到燈珠就被人體靜電擊穿了。



我們在測試LED燈具耐壓的時候還是要特別注意,由于LED光源的單珠電壓通常只有幾伏,雖然光源板多為幾并幾串以達到功率與照度的要求。但當高壓直接做用在光源扳上時,LED燈珠基本都會被高壓擊穿損壞,雖然在光源板的前面還有LED驅動電源的保護,但突然其來的高壓還是會有一小部分會經過驅動電源輸出端到達光源板,這也就是經常有用戶反饋在LED燈具使用交流傳統耐壓機時,為什么燈珠會閃一下的原因了,其實這樣的檢測實際上已經對LED燈具造成損害了(這樣被損害過的燈具是不能流向市場的,但每只燈具根據標準又必須檢測耐壓,哪這時我們該如何處理呢?)有些用戶會降低測試電壓,比如標準規定用1500v電壓,而實際使用500v去測試;或有些廠家為了不損壞燈具,就不測耐壓,或者有廠家用絕緣電阻來代替耐壓測試。這些方法、方式都是不對的,所以在測試LED燈具耐壓時即要保證符合標準測試要求,又不能損壞LE燈具時,我們選用程控耐壓測試儀就可滿足測試需求。因為程控耐壓測試儀可以設定電壓升壓速率及時間,也可設置測試時間,還可設置電壓下降時間(幫助放電),在測試過程中儀器發現燈具漏電流超過設定值,儀器會自動切斷輸出從而保護燈具不再受高壓二次損壞,另外由于高壓輸出時也不像傳統耐壓機在接觸被測產品時會產生一個藍光(空間接觸放電,這個電壓實際遠大于測試電壓,極易損壞LED燈具)所以測試LED燈具時,大家要盡量選擇合適的檢測設備.
