案例分析：
Muller Martini AG，印刷加工系統專家
在開發裝訂雜志用的新型馬鞍訂書機的過程中，印刷裝訂機領域的全球性企業Muller Martini AG發現傳感器出現了故障，并且使用MSR的微型三軸加速度數據記錄儀確定了故障原因。
用于新型馬鞍裝訂機的三刀式修剪器中的故障組件是邊緣傳感器，該邊緣傳感器可在產品切割之前立即檢測其位置。這些部件之前工作正常，但現在在客戶場所的測試階段出現了故障。對有缺陷的傳感器的分析顯示出傳感器元件出現了機械損壞。
懷疑振動是造成損壞的原因。但是，由于機器中動態運動序列，導致此問題的原因有很多，因此尋求了一些方法來記錄傳感器上的現有振動。測量的目的是盡可能精確地確定可能的干擾源，以便得出正確的結論。還應迅速檢查所采取的措施的有效性。
經過簡短的互聯網搜索，瑞士技術公司MSR網站上的在線配置以及與技術顧問的電話交談后，確認MSR165系列微型數據記錄儀是合適的測量設備。
01、故障診斷：

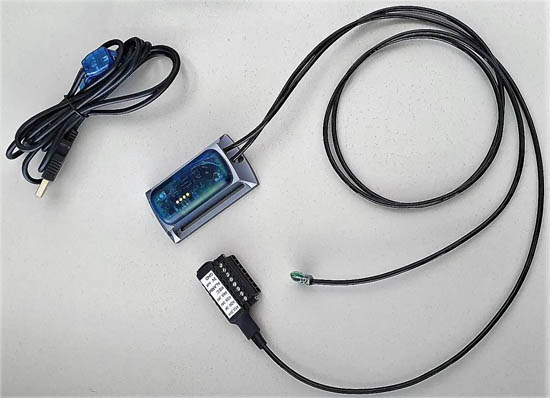

微型數據記錄儀，用于震動和沖擊
用于沖擊和振動的MSR165數據記錄儀能夠每秒執行1600次測量，持續時間長達五年。其核心傳感器元件是高分辨率3軸數字加速度計。它非常適合振動測量和沖擊監測，例如運輸監測，故障診斷和負載測試。
MSR165可以進行最大±15 g或±200 g的沖擊監測，并且在事件發生之前記錄32個測量值。記錄儀的存儲容量超過200萬個測量值，足以記錄10,000多次沖擊-必要時甚至可以記錄更長時間。通過microSD卡，容量甚至可以增加到超過10億個測量值（1000萬次沖擊）。所有數據都可以通過USB或microSD卡快速傳輸到計算機。MSR165隨附了用于配置和分析數據的PC軟件，以及MSR ShockViewer軟件。功能強大的評估軟件可用于對沖擊模式獲取的數據進行高級分析和圖形顯示，以及自動生成報告。
02、測量和調查結果

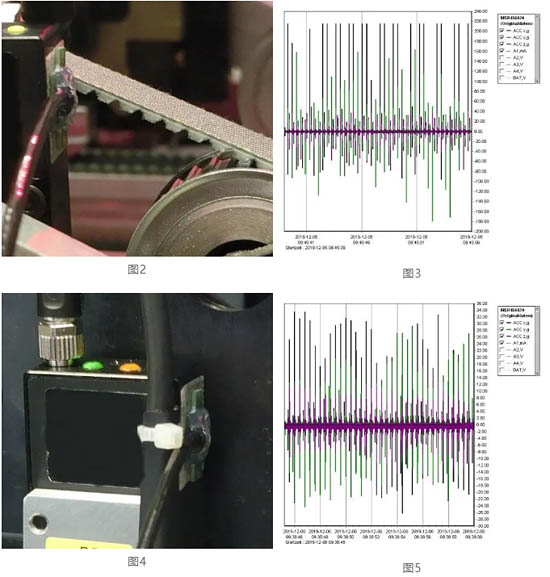

使用雙面膠帶將數據記錄儀貼在新機器的受影響傳感器上（圖2）。在運行過程中，在x軸上測得了高達218 g的加速度（圖3）。在舊機器上使用數據記錄儀進行對比測量時（圖4），結果顯示加速度僅為35 g（圖5）。因此可以理解為什么新機器上的傳感器會損壞了。
通過關閉各個子系統，很快就確定了巨大的加速度是由氣動止動器引起的。現在對這些止動裝置進行了更詳細的分析，并列出了所有差異。
03、錯誤原因可以快速消除
閥門和止動器之間的軟管長度有所不同。在使用與舊機器相同長度的軟管的情況下，加速度再次達到了相當的數量級。同時，傳感器制造商針對仍然存在的相對較高加速度優化了傳感器。從那時起，沒有傳感器發生故障。
結論
如果沒有沖擊和振動的MSR165數據記錄儀，則不可能在一個工作日內找到新機器上傳感器故障的原因。由此可以看出，MSR165是在機器部件受到沖擊、振動和加速等機械故障時進行故障診斷的最佳和最重要的省時工具。
