以太網作為通用數據傳輸方式，廣泛的應用于汽車電子、軌道交通等行業。ZLG致遠電子在ZDS4000系列示波器中搭載百兆以太網分析功能，快速實現100base-TX標準信號特性測試。

測試界面

ZDS示波器以太網分析測試功能包括眼圖測試、發送抖動、幅值特性、上升下降時間、占空比時間，整體測試。我們以最常用的眼圖測試為例。在這項測試中，示波器將對信號逐幀掃描，將掃描信號以余輝形式在屏幕上顯示，判斷其是否有觸碰到眼圖禁止區域。

標準與測試項目

示波器以太網測試標準、測試項目與測試描述如圖所示。

測試特點分析

支持以太網眼圖功能；

支持發送抖動，幅值特性，上升下降時間，占空比失真等單項測試；

自動設置測試環境，免除手動操作；

支持長時間測試統計，驗證信號穩定性；

自動生成測試報告。

操作步驟

1、測試硬件準備

測試設備型號：ZDS4054Plus；

測試模塊：ZTF100B；

測試線纜：2條SMA轉BNC、1條平行網線、1條交叉網線。

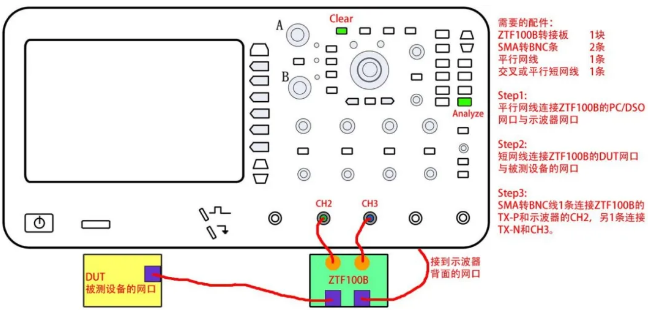

2、設備連接

平行網線連接ZTF100B的PC/DSO網口與示波器網口；

短網線連接ZTF100B的DUT網口與被測設備的網口；

SMA 轉 BNC 線 1 條連接 ZTF100B 的 TX-P 和示波器的通道 2，另 1 條連接 TX-N 和通道 3，這是默認的接線方式。

3、測試過程

開機 ——> Analyze ——> 以太網分析 ——> 參數設置（通道2：TX-P、通道3：TX-N）——> 功能選擇（眼圖測試、發送抖動、幅值特性、上升下降時間、占空比失真、完整測試等）——> 開始測試 。

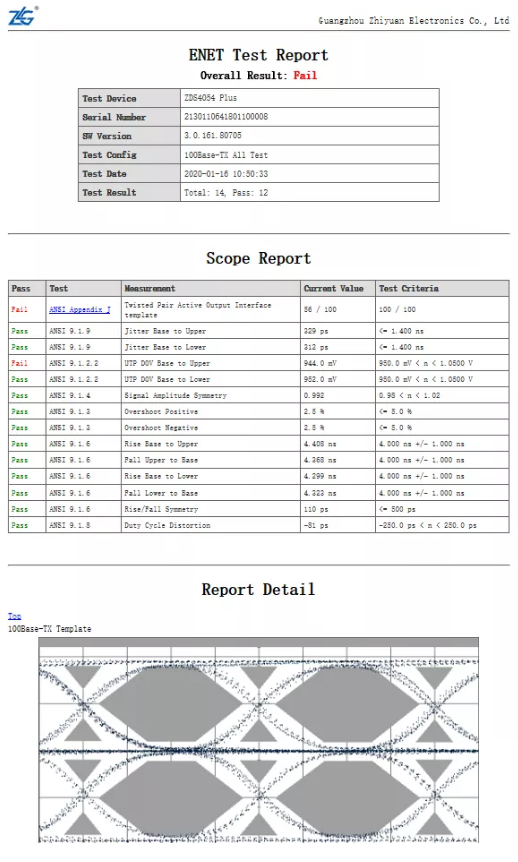

4、導出完整測試報告

“導出報告”按鈕在完成完整測試后亮起，點擊“導出報告”，設定存儲信息后即可將測試報告導出。

注意事項

網線選擇：兩條平行網線或（一條平行網線、一條交叉網線），為了避免干擾應盡量短；

設備校準：使用此功能時盡量保證儀器在校準期限內，假如不在校準期限內需要對于設備進行自校準；

結果判斷：測量結果如果為fail，可能是信號偶爾不穩定，也可能是信號質量較差。具體需要導出完整測試報告以查看具體結果；

環境保證：保證測試環境良好。

如何獲取以太網測試功能

目前支持環路測試的示波器有ZDS4054 Plus、ZDS4034 Plus和ZDS4024 Plus，用戶可在ZLG致遠電子官網示波器資料下載頁下載固件進行更新。
