SAF Tehnika是世界頂級微波數據傳輸設備制造商之一, 業務遍及全球130多個國家。SC頻譜分析儀作為其重點推出的產品，以輕巧、方便、簡單的優勢，專為現場工程師量身設計。

探勘過程要求2個團隊的合格人員合作完成與語音通信設備。

必備的工具

■ SAF Spectrum Compact (SC) - SAF 便攜式頻譜分析儀。

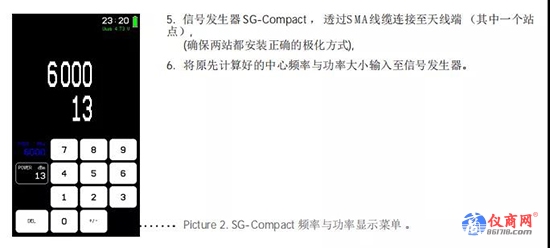

■ SAF SG Compact - SAF 便攜式信號發生器。

■ 2x Antennas - 兩個天線。

■ 2x SMA cable - 兩條SMA射頻線纜。

■ 2x Compass - 兩個指南針。

■ 2x Spirit level tool - 兩個水平儀。

■ 2x Waveguide adapter (optional) - 兩個波導器。

準備工作

■ 用專業的無線電鏈路設計和規劃工具去預算路徑，確定重要的數值.如:方位角（Azimuth）、仰角

（Elevation,）、 頻率（Frequency,）、極化方式（Polarization）和目標接收到的信號電平（Received signal leve）。并根據計算，使用SG-Compact的輸出功率、特定的天線增益和頻率參數。

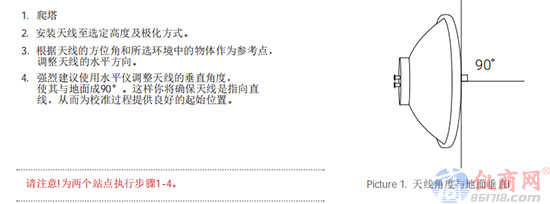

■ 在攀登塔頂之前，確定向另一地點的方向。用指南針找到正確的方位角度和尋找的東西， 在環境作為一個參考點。它將幫助你在塔上調整天線。

請注意!

像電信塔這樣的金屬結構可能會影響羅盤的精度。建議在離高塔合理距離的地面進行方位測量。

Fine tuning - 微調

■ 從SC端開始。調整水平對準，以找到最大接收信號水平。一旦找到，固定當前位置。

■ 在SG現場進行水平對準，并將天線固定在最大水平。

■ 當水平對準完成后，以同樣的方式垂直對齊天線.

請注意！在校準過程中，避免對準到旁瓣信號，需要找到主瓣信號。

For example: 如果接收到的信號是20dB或低于計算出的RSL，您可能已經發現了一個旁瓣。繼續慢慢掃過那個旁瓣，看看你是否能找到瓣信號。

■ 如果最大接收信號電平為計算值的+ /- 3dB ，則表示沒有信號在路徑上有明顯的損失，因此可以認為視線是清晰的。
