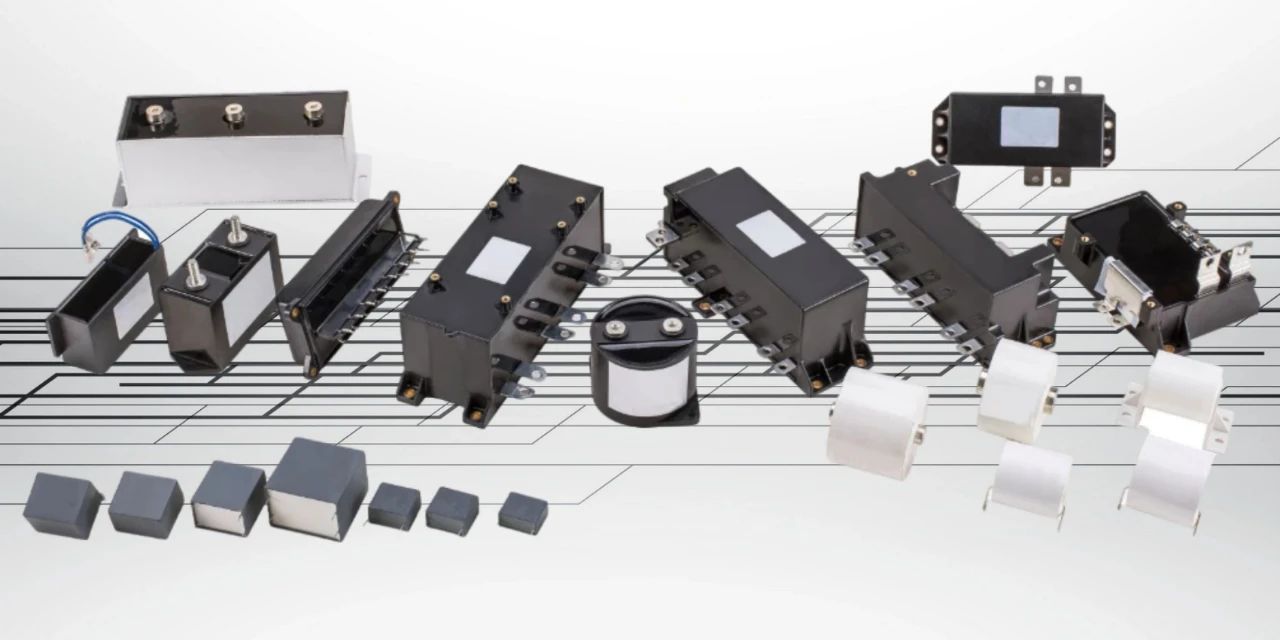

電容器的 dv/dt 指標是一種試驗性的指標，反映了電容器的能量轉移特性和抗電流沖擊的能力，是電容器材料、結構設計、工藝技術的綜合性特征參數。對電容器進行dv/dt特性試驗，可通過檢測電容器溫升以及電容器參數的變化，來測試和判定電容器的動態特性。此處“動態特性”泛指電容器能承受的浪涌電壓、浪涌電流、dv/dt值、工作電壓峰峰值、工作電流峰峰值、工作頻率等一系列參數。這些參數對電容器質量的判定提供了很好的依據。隨著電容器應用領域的擴展,以及電容器在高頻、脈沖場合的用,dv/dt指標的討論成了行業中的一個熱門課題。

HY-CDS系列電容器充放電專用設備，應用于電容器生產廠家、電容器使用單位以及電容器檢測計量單位，可進行dv/dt測試。

其方法是先對被測電容器充電，在電容器快速放電過程中測量 dv/dt 值。其信號電壓、頻率、放電電阻可根據需要進行設置，將該信號施加于被測電容器的兩端，設置好試驗周期，對電容器進行連續的試驗，并在試驗過程中，對電容器的溫升、容量及損耗進行不斷的監控和記錄。最后，根據電容器的溫升情況和容量、損耗的變化評判電容器是否符合要求。

用這種方法進行檢測，無論是材料的特征（極化特性），還是結構設計的不同（極板電阻）以及損耗的差異，都可以通過電容器的溫升、容量損耗的變化直觀的反映出來。

電容器充放電解決方案

HY-CDS系列電容器充放電專用設備，是可編程恒壓恒流源，是專用于dv/dt、充放電相關試驗的設備，具體參數如下：

■ 輸入電壓：220VAC50HZ

■ 輸出電壓：100~2000V連續可調

(接受定制）

■ 充放電測試電流：0~3000A

(接受定制）

■ 充放電頻率：0.5k/1kHz

(接受定制）

■ 放電電阻：0Ω

■ 測試電容容量：1nF~110uF

(接受定制）

■ 需要檢測被測產品上的實際電壓，并顯示(1kHz頻率下，每10次充電電壓取平均值并顯示；機臺觸發時長300mS左右)，以確定產品是否充滿電；如無電壓則要輸出報警信號；

■ 觸發模式手動自動可切換；觸發多長時間，設備應連續工作多長時間。

實測現場

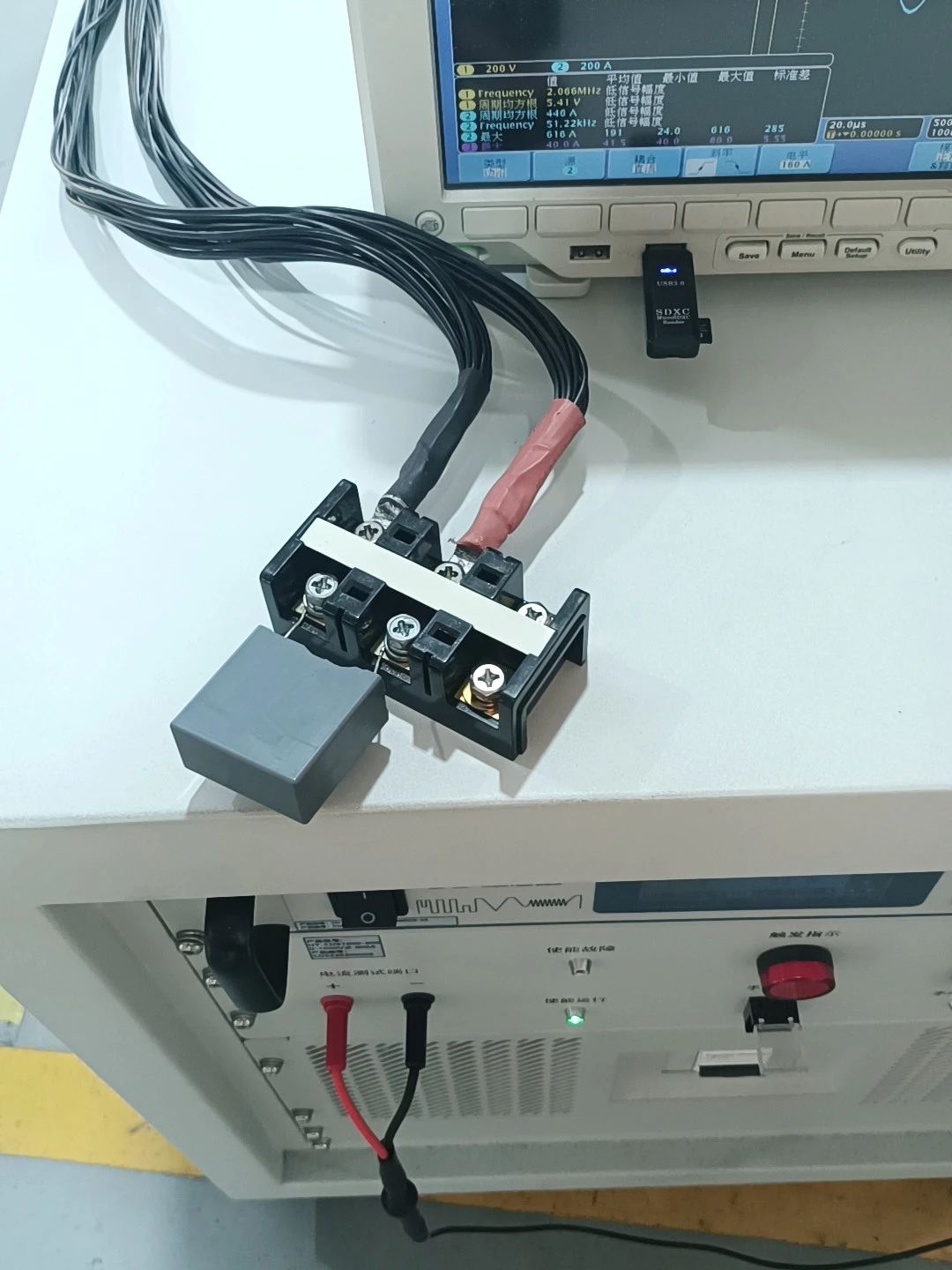

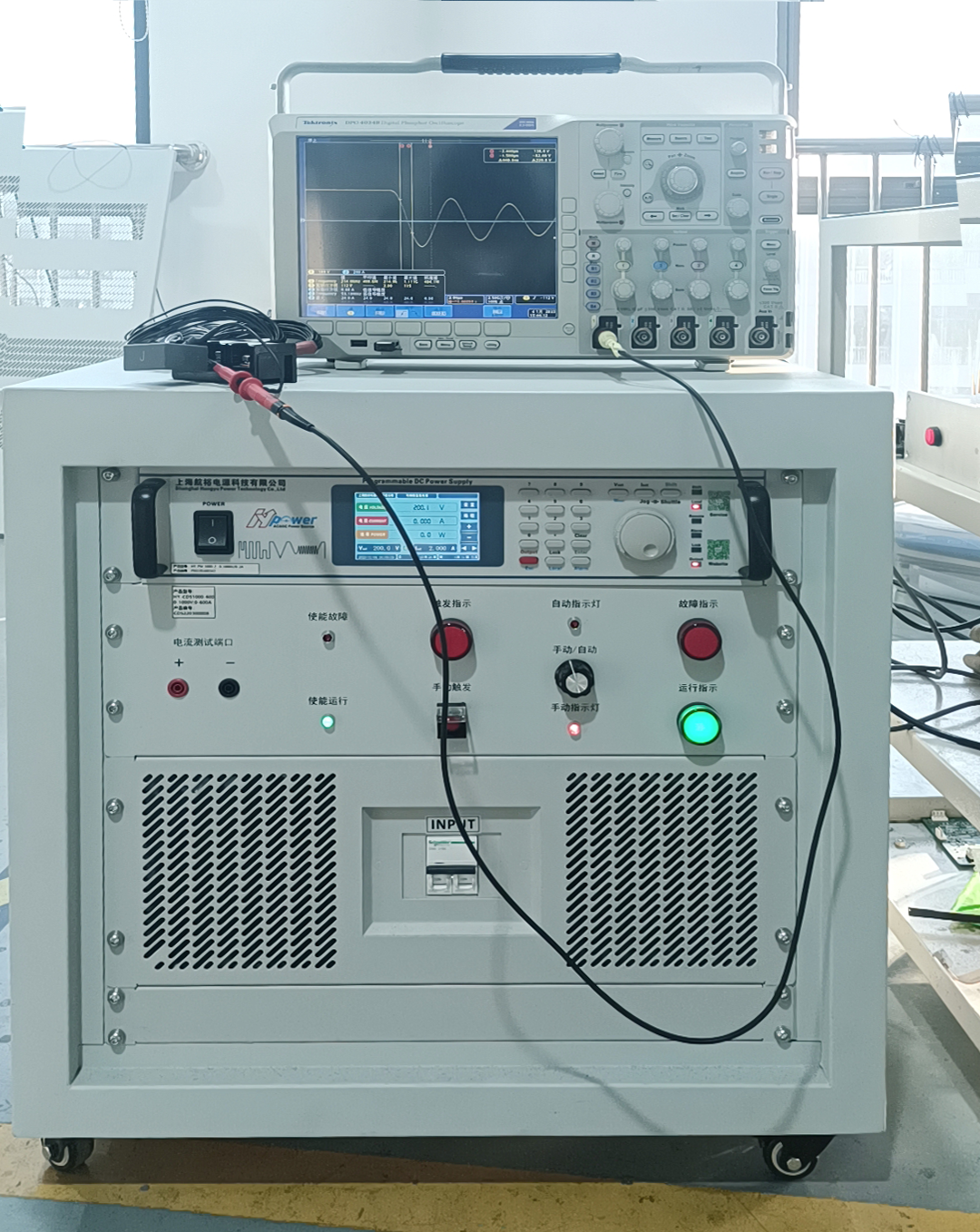

以這臺最大電壓1000V最大電流1000A的設備進行實測，連接薄膜電容器兩端。

以下為實測波形圖

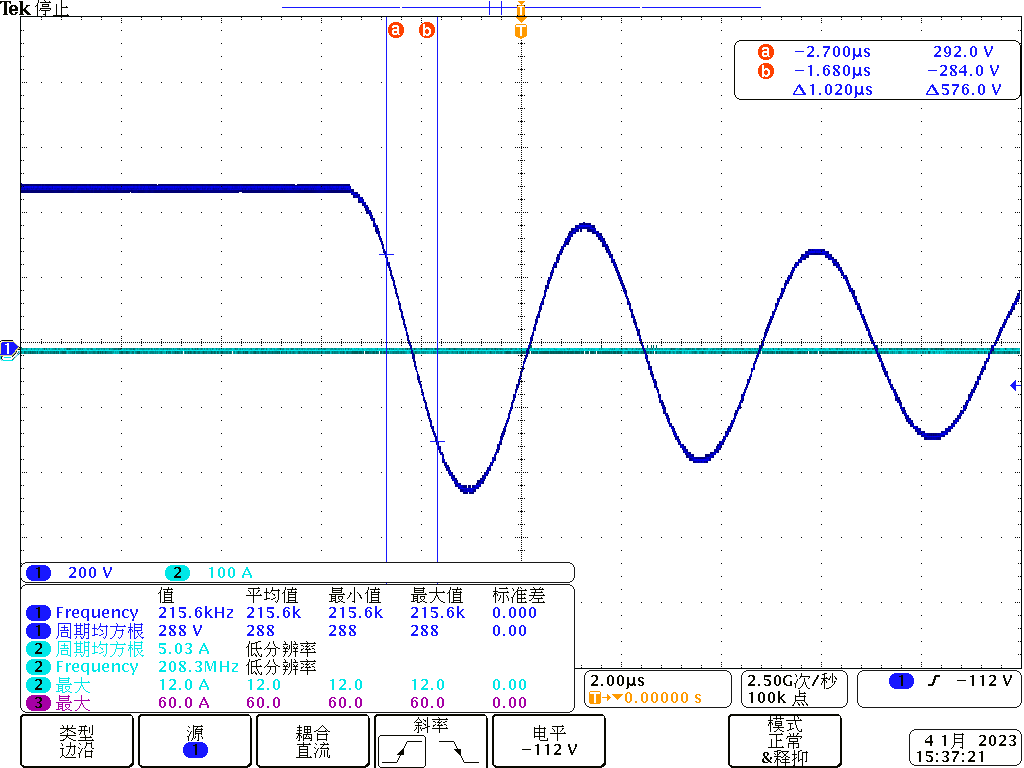

電壓dv/dt實測波形如上圖所示，先對被測電容器充電，再快速放電，電壓下降速度<10μs，其他參數如圖所示。

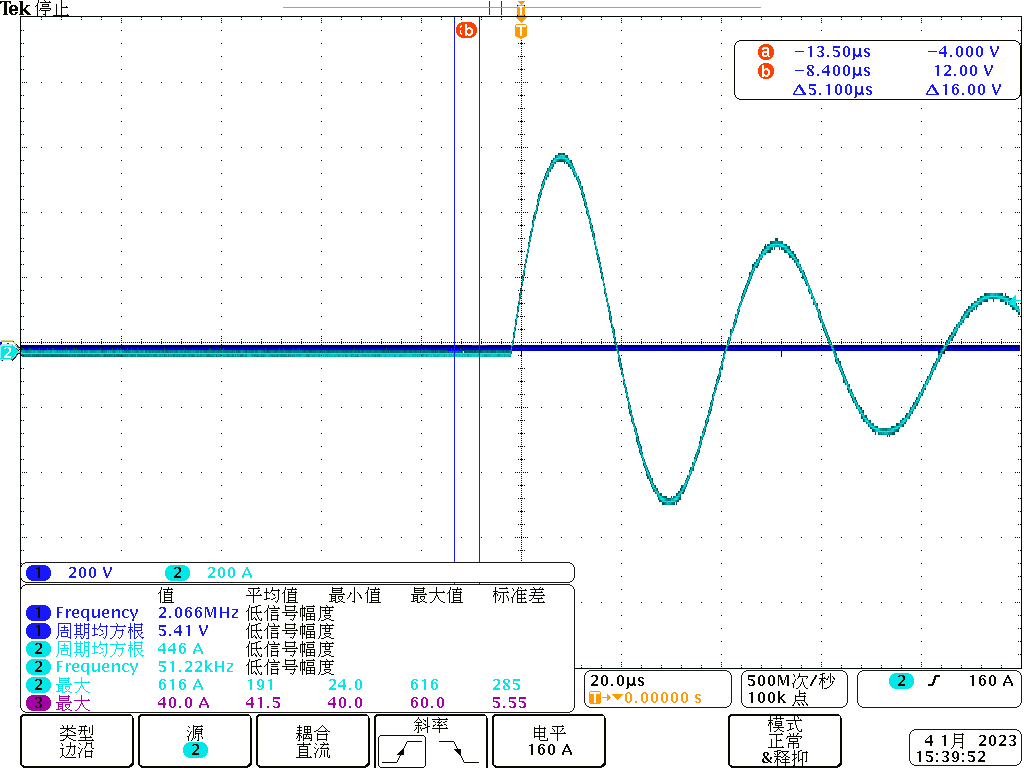

電流充放電實測波形如上圖所示。

航裕電源電容器充放電測試專用解決方案，滿足電容器dv/dt測試要求，操作智能便捷，效率高，大大節省測試成本，為電容器品質的提升保駕護航。
