單路測徑儀是以光電原理進行外徑檢測的設備，單組測頭測量一個方向上的外徑尺寸，同時測頭可進行360°旋轉，全方位測量線棒材的外徑尺寸，并對測量數據進行分析處理。旋轉式單路測徑儀的使用很大程度上解決了橢圓度等的測量問題。

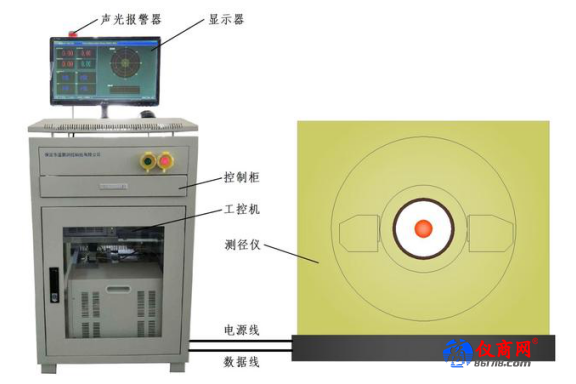

單路測徑儀系統是集光學、機械、電子電路、通訊和計算機軟件技術為一身的成套設備。該套設備主要由測徑儀、控制柜、工控機、顯示器、聲光報警器、通訊單元等組成。

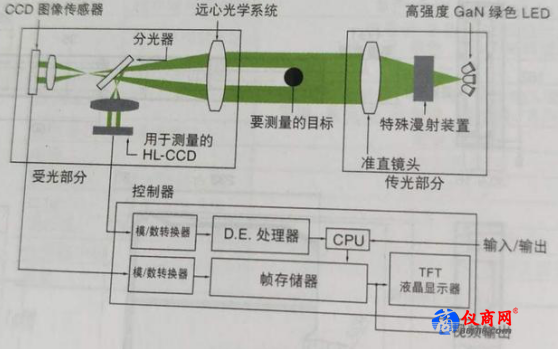

單路測徑儀的測頭分為發射鏡頭和接收鏡頭，為保證360°范圍測量，本方案將測頭安裝在一個主盤體上。主盤體通過回轉支承與機體連接，通過電機驅動主盤體旋轉。測頭的電源線和數據線通過導電滑環轉接至控制柜。

顯示內容

顯示器現場顯示：棒材外輪廓尺寸及截面圖、公差帶及超差數，尺寸波動趨勢預報，缺陷分析曲線，根據測頭旋轉一周計算所得圓鋼截面的最大/最小直徑、橢圓度等。

軟件功能

產品參數設置：可設置產品規格、正負公差、材料密度等參數；

系統參數設置：可設置故障通道、通信端口、冷熱系數、系統的校零等；

數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于3年；

報警設置：可設置超差報警的形式和閾值；

旋轉單路測徑儀專業配備了軟件系統，具有強大的數據分析能力，可以針對任意測量數據做統計分析并擬合波動圖、缺陷圖、直方圖、餅圖等統計圖表。

測量軟件技術特點

接口豐富，支持當前主流的各種接口方式和通信協議；

模塊化設計，各功能模塊間相互獨立，程序部署方便快捷；

實用性更強，操作方便，人機交互更友好；

后臺采用數據庫，方便各種數據統計和分析，更好滿足客戶需求；

界面靈活可配置，通過配置可以按用戶要求快速生成適合用戶習慣的界面；

實時測量，數據處理速度快，響應及時，滿足高速在線測量需要。

旋轉式單路測徑儀可以用于軋材自動生成中的外徑在線檢測，一旦因設備故障而導致成品出現廢品，可及時停車檢查軋機，避免更多的次品，這樣可大大提高成材率。

單路測徑儀作為外徑測量控制設備，它具有實時檢測，測量精度高、運行穩定、安裝方便等特點。測徑儀應用廣泛，測徑儀的使用更有利于現代企業生產控制需要，同時也給企業帶來巨大的經濟效益。
