電子產品在上市前都需要通過一系列嚴格的測試來確保質量和安全性。在這些測試中，耐壓測試是被所有電氣安全標準所要求必須執行的常見測試項目之一。此項測試是藉由施加一個較高的電壓來驗證及測試待測產品的絕緣能力。如果產品無法順利通過測試，在使用該產品時可能會對操作者有觸電或死亡的風險。圖1展示了常見的耐壓測試方法。此外，產品的設計會根據當地的電力條件而有所變化。如圖1的測試配置就是專門針對I類產品（三腳插頭）。至于II類產品（雙腳插頭）和其他沒有直接連接至插座但使用主系統電力的配件（有源配件）該如何進行耐壓測試呢？本文將示范不同的耐壓測試設置，也是我們在產業多年來所累積的實際經驗。
圖1：I類產品耐壓測試配置
I類和II類產品測試條件與配置的差異
世界各地有著各種不同類型的插頭，大多數常見的是雙腳或三腳插頭。在圖2中，一個三腳插頭會有兩個垂直的金屬鐵片和一個金屬圓柱。右邊的金屬鐵片（稱為中性線）通常比左邊的金屬鐵片（稱為火線）略大。位于兩個垂直金屬鐵片下方的金屬圓柱稱為接地線。I類產品就具有三腳插頭。為了進行耐壓測試，先將待測物的中性線和火線相連。測試儀的HV端連接至短路的中性線與火線，Return端連接到接地線。

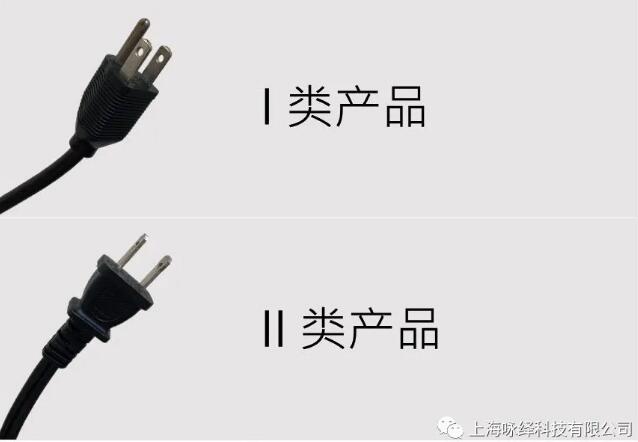

圖2：I類和II類的產品插頭
I類和II類產品主要的區別是II類產品沒有接地線。I類產品通常采用金屬外殼的設計，接地線可以防止操作者在發生故障時受到電擊。因為接地線將金屬外殼與接地連結，可以讓泄漏的電流順利流向大地。圖3顯示了II類產品（雙腳插頭）耐壓測試的配置。被測設備（DUT）的外殼包裹一層鋁箔紙，并將測試儀的Return端連接至此。一般而言，II類產品是采用非金屬外殼的設計，因此鋁箔紙是在DUT絕緣周圍形成導電的必要材料。

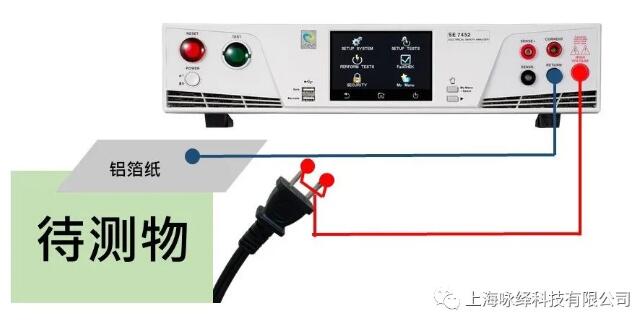

圖3：II類產品的耐壓測試配置
有源配件耐壓測試與配置
有源配件雖然沒有插頭與插座直接連接，但這并不代表它們不需要進行電氣安全測試。部分有源配件甚至會使用更高的電壓，當產品故障時可能會造成更嚴重的電氣危害。因此，對于有源配件的耐壓測試方法或條件，有些安規測試標準中也會有具體的描述與規定。IEC 60601-2-2高頻外科配件的耐壓測試就是一個很好的例子。在下文中，我們將以該標準為例，詳細解釋該有源配件的耐壓測試與配置:

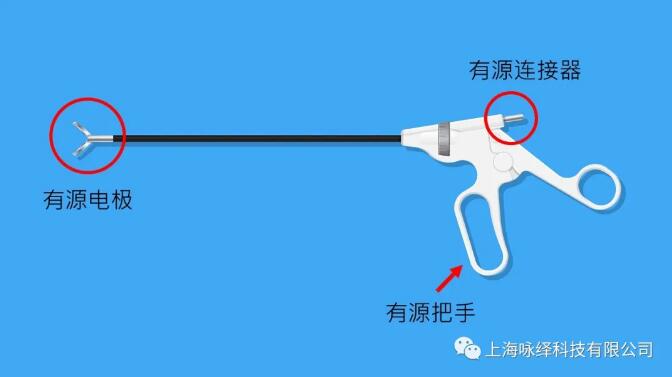

圖4：高頻手術配件
首先，除了手柄和連接器外，所有有源配件的絕緣部分都需要預先在鹽水中浸泡12小時。但是導管和電源線的絕緣部分需要保護起來以免與鹽水接觸。在進行耐壓測試時，整個絕緣的電源線應浸泡在鹽水中。測試儀的HV端連接到電源在線的所有導體，Return端連接到浸泡在鹽水中的導電電極上，（如圖5所示）。

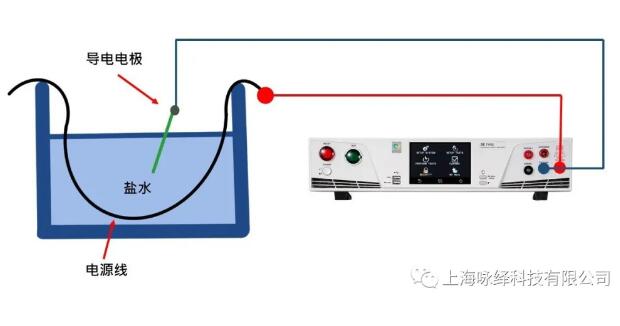

圖5：附件的Hipot測試配置圖（手柄和連接器除外）
通常手柄、電極和連接器都會被包裹在有孔的布中且浸泡在鹽水里。這塊布會覆蓋手柄的整個表面，并延伸到電源線和電極絕緣層的表面，中間的部分會使用鋁箔紙包裹著。測試儀的Return端連接到鋁箔上，HV端同時連接到電極上。

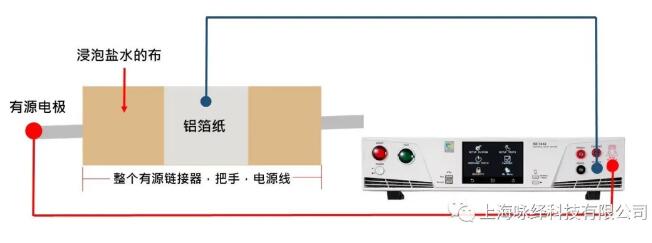

圖6：手柄和連接器的耐壓測試配置
對有源配件的耐壓測試，測試電壓需使用額定配件電壓再加上1000 V，此電壓可以達到10kV甚至更高。如果測試過程發生絕緣故障或產生火花，耐壓測試就判定為失敗。每個產品配件的設計都不同，請務必向銷售人員了解應用細節。
專屬于您的耐壓測試解決方案
耐壓測試的配置因產品而異，但終極目標是相同的--安全。除了測試的配置之外，選擇合適的安規測試儀也是非常重要的。因此大多數的制造商會選擇具有高精準度的華儀SE系列安規綜合分析儀。先進的ARC電弧偵測功能及真實負電壓測試以及輸出功率達 500VA，更加符合現今產業多變的實時需求。
