電力能源行業是國家的民生行業，事關經濟發展和社會穩定。近年來，隨著中國電力裝機容量與社會用電量的不斷攀升，配電系統檢測運維的重要性也日益凸顯。如何提高配電運維工作效率、降低配電運維成本、減少配電系統的安全風險、優化能源利用，既是新的市場機遇也是新的挑戰。
作為中國儀器儀表品牌中率先全方位布局電網運維的參與者，優利德通過不斷的市場調研、技術創新和研發投入，特推出一站式配電運行維護解決方案。這一方案以一系列高性能儀表產品為基礎，提供了全方位的監測、分析和故障診斷功能，能幫助配電運行維護人員和電力系統管理者解決許多在配電運行維護過程中遇到的難題，從而進一步提高配電系統的安全性與穩定性，以及達到節能減排的效果。
一、配電系統常見問題
配電是一種通過組裝各種保護器件如開關、斷路器、熔斷器、按鈕、指示燈、儀表、電線等，以達到設計功能要求的配電裝置設備。其主要作用是對電能進行分配和控制，確保電力系統穩定運行。
Part.1 配電一般會發生哪些故障問題
線路老化導致絕緣阻抗低、線路漏電；設備接地不良、過流過壓導致元器件發熱產生故障異常。
Part.2 造成這些故障的原因
①線纜老化、線纜破損；
②接地扁鐵及連接頭松動，雷擊事故擊壞設備；
③開關、連接頭松動、接觸器、線纜等觸頭氧化、腐蝕等。
Part.3 造成故障的影響
擊壞設備；設備短路，影響設備的正常工作；嚴重情況會燒毀設備，導致火災等安全隱患，造成財產損失。
Part.4 相關標準要求
①接地電阻：標準應小于4Ω，阻值越小越好；
②溫度篩查：通常接頭、線纜表面最高溫度不高于70℃；同類型接頭、電纜和三相線最大溫差不應大于15 ℃。
(溫度高低視電流大小、發熱情況有不同)
二、配電常見檢測項目及標準
1. 常見檢查項目：
①檢查絕緣阻抗、檢查線路是否漏電；
②檢查設備接地是否正常；
③檢查各支路電壓、電流是否正常；
④檢查接頭和線路過熱。
2. 相關標準要求：
①絕緣阻抗：1000V電壓檔，測量相與相 、相與地之間的阻值應大于250MΩ (阻值越大絕緣越好)；
②溫度篩查：通常接頭、線纜表面最高溫度不高于70℃；同類型接頭、電纜和三相線最大溫差不應大于15 ℃；
③接地要求：接地阻值標準是應小于4Ω。
三、配電運行維護常規檢測
（優利德測試儀表在配電運行維護解決方案中的應用）
1.設備線路---電壓測量 線路通斷測量
數字萬用表是一種能夠測量電壓、電流、電阻等的測試儀表。在電力系統維護過程中，通過測量結果可判斷電力設備電壓、電流是否正常；是否有斷路或短路現象。通過測試結果的分析，可以快速定位出故障的具體位置，為正確維修和保養提供有力的支持。
推薦型號：UT18B MAX 數字萬用表
●大屏LCD 6000位模數顯示，快速ADC數字采樣刷新5次/秒，讀數穩定；
●內置VFD低通濾波，能穩定測量變頻電壓及頻率；
●全功能誤測保護，最大可承受1000V過電壓沖擊，并設置有過壓、過流報警提示；
●通斷測試快速響應；
●12V的LED測量功能(正反極性自動識別)；
●電流檔誤插輸入孔提示聲光報警。

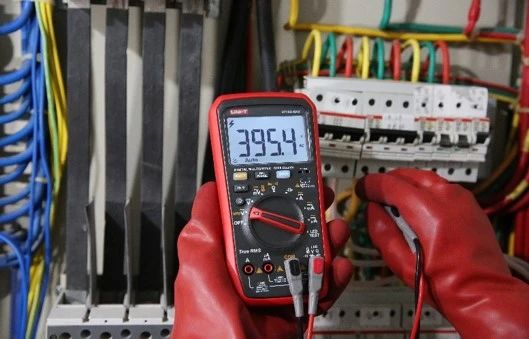

電力設備電壓測量 線路通斷等測量
2.設備線路---電流測量
鉗形表是一種專門測量電流大小的電子電工儀表，它可在不切斷電路的情況下測量正在運行的電氣線路的電流大小，這一特性使得鉗形表在實際操作中非常方便。它附帶萬用表部分功能，如：測量交直流電壓、電容、二極管、電阻等功能，可以幫助技術人員檢測電力設備是否存在問題，及時進行檢修維護。
推薦型號：UT208B數字鉗形表
●6000位真有效值測量，準確、實時測量各種電壓波形的有效值，使測量結果更準確更穩定；
●LPF低通濾波測量，濾除高頻信號的干擾，使測量結果更穩定；
●LoZ ACV低阻抗輸入測量，可測量大型容性設備產生的虛假電壓；
●1000A交/直流電流測量；
●1000V交/直流電壓測量功能；
●具有浪涌電流測量功能，能觀察到設備啟動瞬間而產生的啟動電流；
●選配(UT-CS09D)柔性電流探頭，交流電流的測量范圍擴大至3000A。

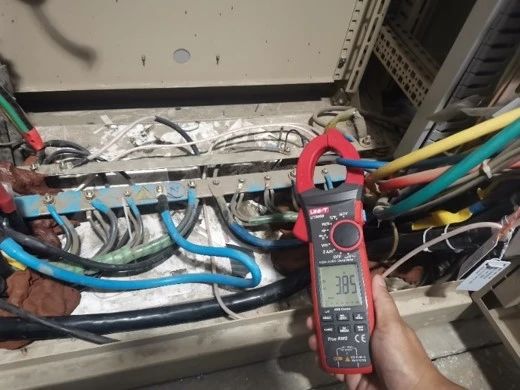

線路電流測量檢測
3.變壓器 --- 鐵芯接地電流測量
正常運行的變壓器鐵芯為單點接地，如有兩點或兩點以上同時接地，則鐵芯與大地之間將形成電流回路，該電流一般不大于300mA。如果電流達到1A以上則可判斷鐵芯多點接地故障，將會造成鐵芯局部過熱甚至燒毀至大面積停電。
推薦型號：UT279變壓器鐵芯接地電流測試儀
●具有設定試品編號功能，便于識別測試設備測量結果；
●0.01mA分辨率，小電流也檢測；
●3.5寸彩色觸摸液晶屏，智能觸摸操作，方便快捷；
●臨界值報警設定：快速判斷設備是否存在故障；
●具有USB接口，可將存儲數據導入電腦分析輸出報告；
●波形實時顯示，直觀高效觀察。
變壓器鐵芯接地電流測量
4.設備線路線纜---絕緣電阻測量
線纜絕緣電阻測試是指在斷電狀態下，使用電子絕緣測試儀對電氣設備的絕緣電阻進行測試，主要用于判斷電氣設備的絕緣狀況是否正常，以及預防絕緣破損引發的事故發生。測試值越高，絕緣性能越好。
推薦型號：UT513C絕緣電阻測試儀
●一鍵測量：無需手搖省時省力；
●自動釋放電壓功能：提高用戶操作安全性；
●5kV電壓輸出，短路電流5mA；
●藍牙USB數據傳輸功能：讀取數據更方便，分析數據導出報告；
●電容測量，可充鋰電池供電，提供續航能力；
●具有極化/絕緣吸收比測量：輕松快捷判斷絕緣狀況；
●比較功能測量：測試更簡單方便，提高工作效率。
線纜絕緣電阻測量示意圖
5.配電設備---接地電阻測量
檢測方法：通過一鉗測量，直接鉗在接地排上，快速讀數。(接地阻值標準應小于4Ω)
推薦型號：UT278D 地樁式接地電阻測試儀
UT278D地樁式鉗形接地電阻具有鉗形接地電阻(一鉗測量)及三/四線法(地樁式測量)二合一接地電阻測量功能，可實現多場合靈活應用，能幫助運維巡檢人員判斷接地電阻是否符合要求，并依據測試結果進行維修整改，從而保護設備的正常運行。其主要特點如下：
●鉗形測量：不需要斷開接地線，一鉗測量，方便快捷；
●地樁式測量：可精準測量單點及多點接地；
●2. 4”彩屏顯示：更加直觀觀察測量結果；
●藍牙APP及PC端軟件分析：快速生成報告記錄存檔。
配電設備接地電阻測量
6.設備線路 --- 漏電電流測量
交流漏電檢測方法：用漏電電流表把所有輸出線一起鉗住，快速判斷漏電流情況。電流越大說明漏電情況嚴重，線路線纜絕緣性能降低，需要及時進行檢修更換排除故障隱患。
推薦型號：UT253A漏電電流檢測儀
●一鉗測測量交流漏電流，操作簡單快捷；
●0.01mA分辨率，小電流也檢測；
●口徑80*80mm，可鉗96mm排線或扁鋼地線；
●具有數據存儲，PC軟件導出報告可分析參考。
線路漏電電流測量
7.電能質量---諧波/功率因數等（多功能電能質量分析測量儀）
電能質量分析儀是對電網運行質量進行檢測及分析的專用便攜式產品。用電能質量分析儀檢測配電柜的電能質量，其質量指標為測量電站電壓偏差、頻率偏差、諧波含量、畸變率、三相電壓不平衡、功率因數等是否符合國家電網電能質量相關標準。
諧波：各相諧波應小于5%。功率因數：一般應≥0.90。
推薦型號：UT285C電能質量分析儀
●波形實時顯示：可以實時觀察和記錄電壓和電流波形或時間趨勢值；
●50次諧波測量：電路中如諧波過大會對設備產生高頻干擾；
●功率因數測量：功率因數反映設備用電效率，其為1時是理想狀態；
●三相不平衡測量：三相不平衡會導致設備過熱，效率降低，加速老化；
●PC軟件：通過軟件可下載數據進行分析生成報表導出報告。
電能質量監測
8.設備線路---電流電壓諧波測量
諧波對公用電網和其他系統的危害，主要表現在以下四個方面：
（1）諧波使公用電網中的元件產生附加的諧波損耗，降低了發電、輸電及用電設備的效率，大量的3次諧波流過中性線時會使線路過熱甚至發生火災。
（2）諧波影響各種電氣設備的正常工作。諧波對電機的影響除引起附加損耗外，還會產生機械振動、噪聲和過電壓，使變壓器局部嚴重過熱。諧波使電容器、電纜等設備過熱、絕緣老化、壽命縮短，以至損壞。
（3）諧波會導致繼電保護和自動裝置的誤動作，并會使電氣測量儀表計量不準確。
（4）諧波會對鄰近的通信系統產生干擾，輕者產生噪聲，降低通信質量，重者導致信息丟失，使通信系統無法正常工作。
推薦型號：UT219P手持式諧波交流功率鉗表
●有功功率/視在功率/無功功率/功率因數/相位角/頻率；
●40次電壓和電流諧波分析；
●1000A交流電流測量(頻響更寬：15Hz~1000Hz)；
●藍牙無線數據傳輸，通過手機或平板電腦對測量數據實時監控和記錄；
●鉗頭雙開設計，85*75mm 鉗口能夠測量粗導線(最大75mm)的電流；
●1000V交流有效值測量(頻響更寬：15Hz~1000Hz)；
●CATIII 1000V/CATIV 600V安全認證。
線路線纜電流及諧波檢測
9.電壓測量---壓板電壓測量
電壓測試儀在電力系統中主要用來測量壓板電壓，可預防因操作不當引起的配電設備短路跳閘故障隱患。
推薦型號：UT18S電壓測試儀
●電壓測量量程：0mV~690V，量程寬，覆蓋低壓電力到路線信號電壓測量；
●全自動電壓量程測量，操作簡單易懂；
●自動識別交直流電壓，不用手動切換 (支持手動切換)；
●12V以下的電壓，特別是mV電壓也可以測試并顯示在屏幕上；
●同屏顯示電壓以及被測電壓的頻率；
●固定式雙表筆測量，防止誤操作燒機；
●安規等級：CAT III 690V / CAT IV 600V。

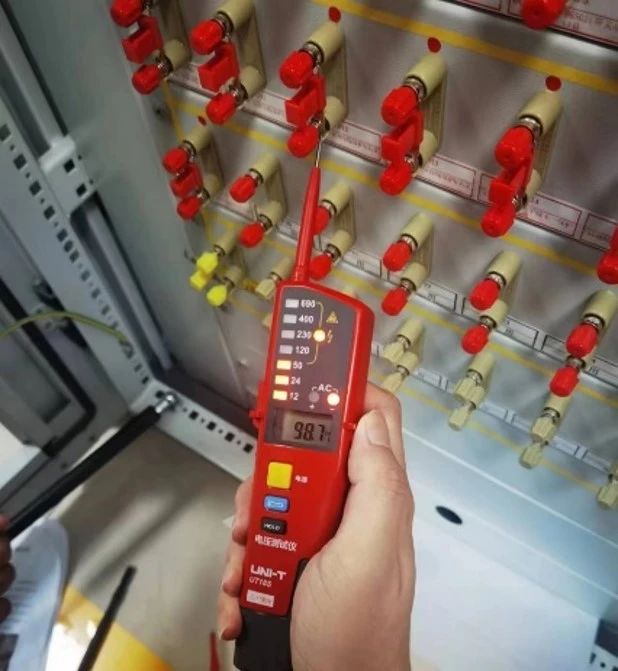

壓板電壓測量
10.紅外熱成像儀應用
溫度篩查檢測方法：通過紅外熱像儀可以一目了然觀測到柜體內發熱的設備、電線接點，快速地鎖定故障隱患點, 實現可視化精準測溫，方便運維人員快速排查故障隱患，確保供電安全。
推薦型號：UTi384G紅外熱成像儀
UTi384G紅外熱成像儀分辨率達384*288，成像清晰，操作簡便，能直觀觀察測配電房電力設備的溫度變化情況，從而幫助運維巡檢人員及時發現異常發熱點，排除故障隱患，進一步為配電設備運行提供有效保障。其主要產品特點如下：
●可調焦/可錄像：可清晰、直觀故障隱患點；
●觸摸屏快捷操作添加分析對象對比分析；
●視頻錄制查看動態溫度狀態；
●高溫自動追蹤：快速判斷測試設備的高溫異常點進行評估分析；
●APP端：通過手機APP快速生成報告，給維修評估提供可靠性依據。

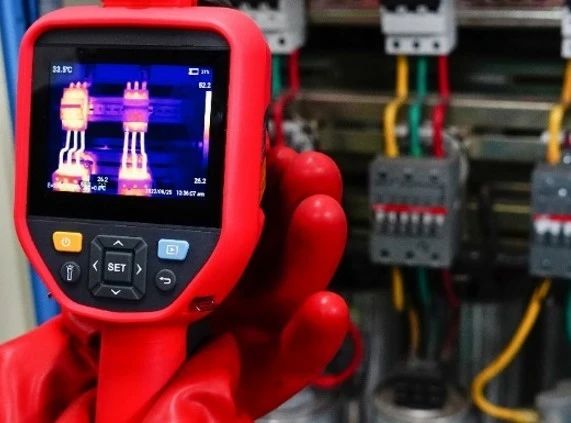

UTi384G 配電柜溫度篩查
UTi384G 電容器檢測
UTi384G 電源控制柜檢測
UTi384G 線路熔斷器檢測
通過上面的內容，我們可以看到，優利德推出的一站式配電運行維護解決方案，能夠全面檢測和管理配電系統的運行狀態，快速識別和解決潛在問題，從而提高運行效率和可靠性。
優利德這一系列產品和解決方案的推出，正適逢全球推動減少碳排放的關鍵時期。作為測試測量行業佼佼者，優利德將牢牢抓住當前雙碳、新能源、新型電力系統等新形勢新要求下的智能電網發展機遇，一如既往以市場需求為根本依托，以技術革新為內生動力，持續優化配電領域的技術與產品，為市場提供更安全可靠、更智能高效的配電運行維護解決方案，為智能配電網持續高質量發展注入澎湃動能，為綠色、低碳、可持續發展貢獻優利德力量。
