LY15060為在線式1553B總線電纜網絡測試儀，用在內外場飛機航電系統的維護和維
修場景中，以在線測試1553B總線電纜，定位和排除電纜故障。LY15060由測試主機
和手持終端構成，測試主機采用便攜式加固筆記本結構，內建1553B總線分析模塊，
手持終端采用手持式結構，集成一路雙冗余1553B遠程終端（RT）接口，并內建直流
電阻測試、絕緣電阻測試和阻抗測試功能。
2.特性
?可選1M或者4M總線速率
?支持GJB5186.5中的以下測試項目
? 物理連接測試：
包括開路、短路和極性測試（芯線是否反接）
? 短截線直流電阻測試
? 屏蔽層絕緣電阻測試
? 短截線特性阻抗測試
? 總線衰減測試
? 總線耦合器衰減測試
? 總線間隔離測試
? 波形過零點畸變測試
? 波形畸變測試
? 波形對稱性測試
? 數據通路測試
?主機集成如下功能
? 一路雙冗余多功能MIL-STD-1553B控制器
可同時作為一個BC、一個MT和31個RT。
? 總線波形分析模塊
用以捕獲和分析總線波形
? 總線波形合成模塊
用以實時合成總線波形。
?遠程終端集成如下功能
? 一個MIL-STD-1553B遠程終端（RT）
內置總線波形合成模塊用以實時合成總線波形，用以配合主機來測試
電纜網的交流電氣特性。
? 直流電阻測試模塊
用以測量電纜網短截線的直流電阻，測量精度為10mΩ。
? 阻抗測試模塊
用以測量短截線的特性阻抗，測量精度為1%FS。
? 絕緣電阻測試模塊
絕緣電阻測試電壓為250VDC。
? 完全自主設計
測試儀主機和手持終端的軟硬件及結構均為自主設計，為售后的維護
和維修提供有力保障。
3.主機
主機內集成一路雙冗余1553B總線分析接口，總線分析接口通過總線波形合成模塊來
調節輸出的總線波形參數，并通過總線波形分析模塊來分析接收到的總線波形參數，
如峰峰值、過零點偏差和幅度畸變等。
除了總線波形的合成和總線波形的分析功能外，總線分析接口還可實現
MIL-STD-1553B總線的仿真功能，內建的多功能MIL-STD-1553B總線控制器可同時
仿真1個BC、1個MT和31個RT。

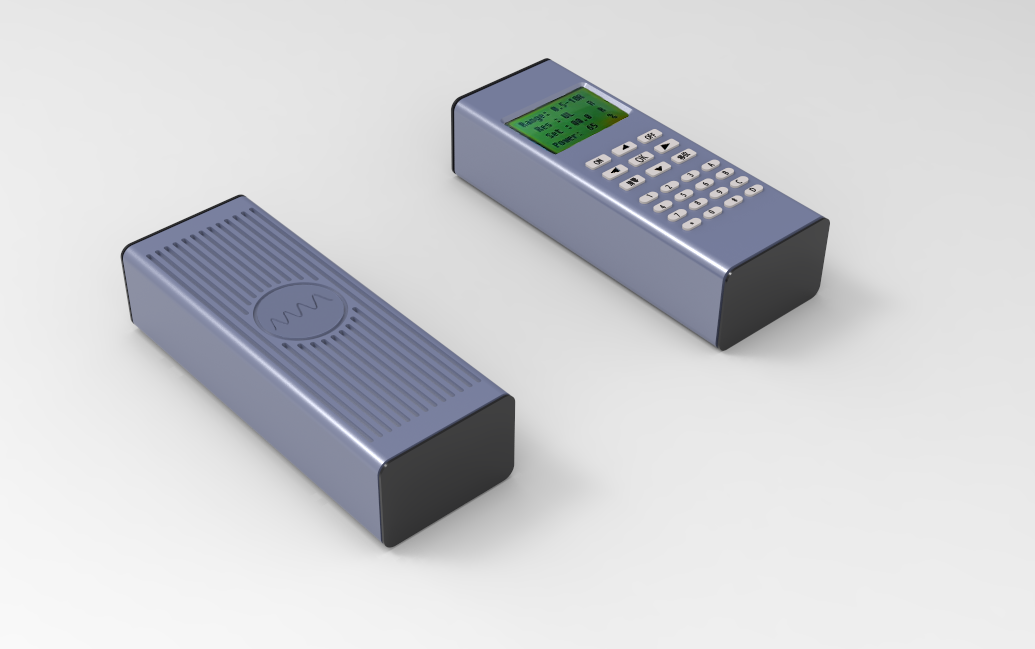

4.手持終端
遠程終端提供直流電阻、交流阻抗和絕緣電阻測量接口，同時通過J599內置的兩個
8#同軸連接器來引出一路雙冗余1553B RT接口。手持終端上設計有單色點陣液晶屏，
用以顯示測量數據以及終端狀態，并通過按鍵來操作手持終端。
5.典型應用
LY15060用于飛機內外場維修領域，用以在線測試1553B總線電纜網，分析、定位和
排除總線電纜故障，測試時，將測試主機和手持終端分別連接到被測總線電纜網絡的
短截線節點上。
在日常的維護和檢修過程中，可以只用手持終端來檢測電纜網通過測量電纜網短截線
的直流電阻、短截線的特性阻抗以及屏蔽層和芯線的絕緣電阻，即可發現和排除80%
以上的電纜網故障。
