一：前言

TP600功率能耗監測系統，主要用于監測電器產品的用電耗能情況，可多工位多個用電器同時監測，進而來評價各用電器各工位的耗能情況，并帶有報警功能，同時報警記錄可查詢，監控數據遠傳功能。物聯網云平臺記錄調閱功能，并實時推送到監控管理員手機微信，本地記錄功能，隨時可以調取查看，無需人工值守，簡單方便，降低不良率，提高產品性能及工作效率！

二：系統結構組成

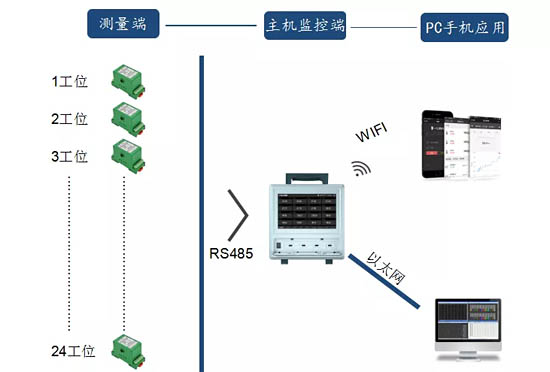

主要由三大部分組成，每個負責實現不同功能:

測量端：可外置安裝的功率測量模塊，裝在不同工位上和產品供電的電路連接實時采集產品的電參數。由485有線的方式將數據傳輸給主機端口；

主機監控端：主機顯示每個工位的電參數數據，并且帶有報警設置功能，可以自動或者手動切斷工位上面的供電電路；

PC、手機應用：主機的數據可以通過局域網傳輸到PC端上面實時監控，也可以通道WIFI上傳云平臺，然后用戶綁定手機實現遠程監控。

測量端：

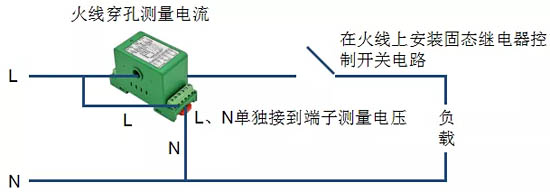

●在電力線路中按照上圖方式安裝功率采集模塊以及固態繼電器；

●功率模塊只測量2組數據電壓和電流，然后計算出其他數據：有功功率、無功功率、功率因素、頻率、正向電度、反向電度；

●功率模塊測量精度：0.5%；

●響應時間：1S；

●電壓測量范圍：AC0-300V，電流測量范圍：AC0-50A。

主機監控端:

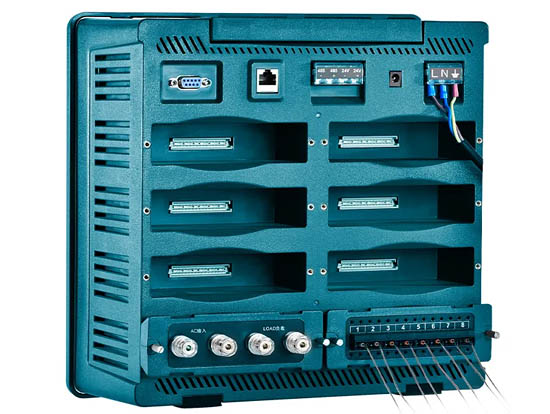

●記錄儀后背RS232、485接口用來外接功率采集模塊接收電參數數據；

●自帶的卡槽安裝繼電器信號輸出模塊控制每個工位上面的線路，用于數據異常報警切斷以及手動控制；

●儀器界面程序上帶有手動控制繼電器；

多組交直流電參數&溫度測試

每個通道都可以單獨設置上限、下限報警和觸點，觸點代表是由幾號繼電器控制

主機顯示：電壓、電流、有功功率、無功功率、功率因素、頻率、正向電度、反向電度

三：PC、手機應用

PC端監控的時候，可以單獨設置工位，將24組工位單獨在軟件上面建立設備，每個工位數據分開監控但是在軟件上面統一管理。

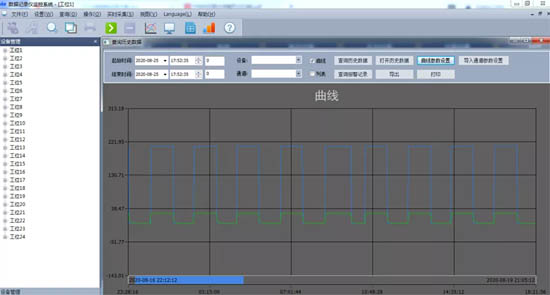

電腦軟件上面帶有實時數據、實時曲線、歷史數據和曲線查看導出打印功能。
