現代汽車逐步由機械式系統向電子式系統過渡，傳統的機械駐車制動系統即俗稱的“手剎“，不僅操作繁瑣，裝置空間大，且長期使使用磨損后因不能施加足夠拉力而造成安全隱患，已完全不能滿.足人們對現代汽車方便舒適性及安全性的要求。EPB（Electrical Park Brake）汽車電子駐車系統是優于傳統機械制動的一種智能裝置，將汽車駐車制動安全技術推向智能化、集成化、系統化，是現代汽車發展并經的一個重要環節。

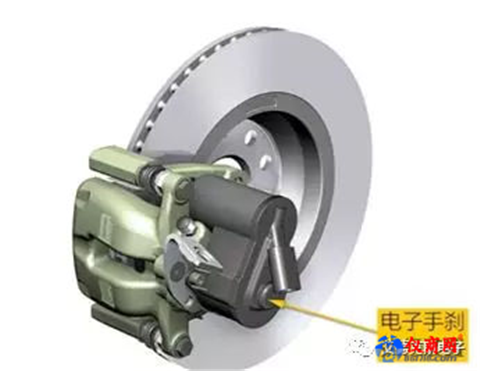

汽車電子駐車制動系統（EPB）由駐車制動電子按鈕，電子控制單元（驅動電路），電動機組件，制動執行裝置，剎車片等機構組成。

如上圖所示，驅動電路是汽車電子駐車制動系統（EPB）的核心部件，它對電機的驅動能力直接決定著剎車系統的靈敏度。驅動電路起到開關信號，給出一個低電壓或者小電流，來控制電機的開啟、關閉和正反轉等。

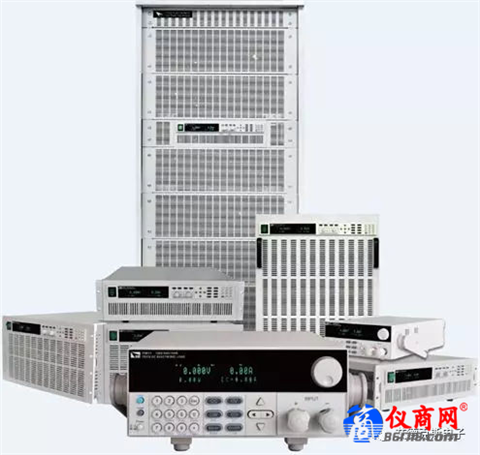

為保障EPU剎車靈敏度，我們需要測驅動電路的驅動能力，艾德克斯IT8800系列 高速高精度可編程直流電子負載，緊密配合測試需要，可完美模擬電機拉載性能，保障EPU系統安全。

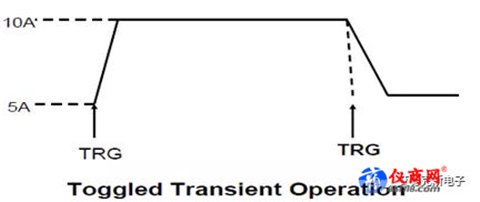

IT8800具有高達25KHz的動態測試能力，三種動態測試模式可供選擇：連續模式（Continuous），脈沖模式(Pulse)及翻轉模式（Toggle）.

動態測試操作能夠根據設定規則使電子負載在兩種設定參數間切換。動態測試操作可以用前面板 [Shift]+[2] 鍵進入動態測試菜單，在動態測試操作之前，應首先設置動態測試操作的相關參數，這些參數包括：動態測試模式、A 值、B 值、脈寬時間、頻率、占空比等。若是CC模式動態測試，還需要設置電流上升下降斜率。

 實驗

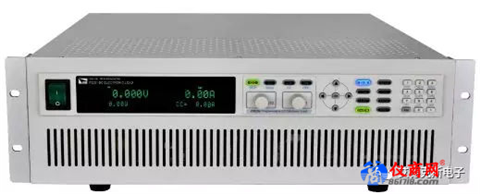

我們選用IT8816來測試電機驅動電路的驅動能力。使用其外部模擬量觸發的翻轉動態測試功能，每當電機驅動電路輸出一個低電平信號，IT8816B的動態模式就反轉一次。通過8816的動態是否被觸發及觸發跟隨響應的快慢，即可判定電機驅動能力。

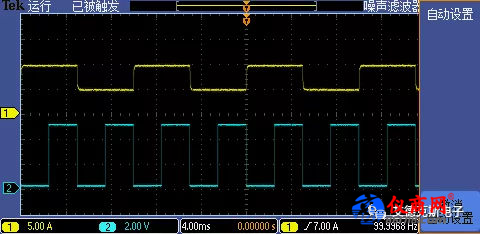

為實測的波形圖，藍色波形為驅動電路輸出電壓波形圖（頻率200Hz, 低電平為0V高電平為5V的方波信號），黃色波形為IT8816的動態拉載波形為圖（Toggle的具體參數如下：Rise Time = 5.00A/us, FallTime = 5.00A/us，Level A = 5A, Level B = 10A.）

分析：從圖中我們可以看出電機驅動電路的方波周期為5ms，即每5ms出現一次低電平，每出現低電平時，IT8816被觸發一次，電流在5A和10A之間翻轉一次。從翻轉的跟隨狀態看，此電機的驅動電路的驅動能力良好。
